Productbeschrijving

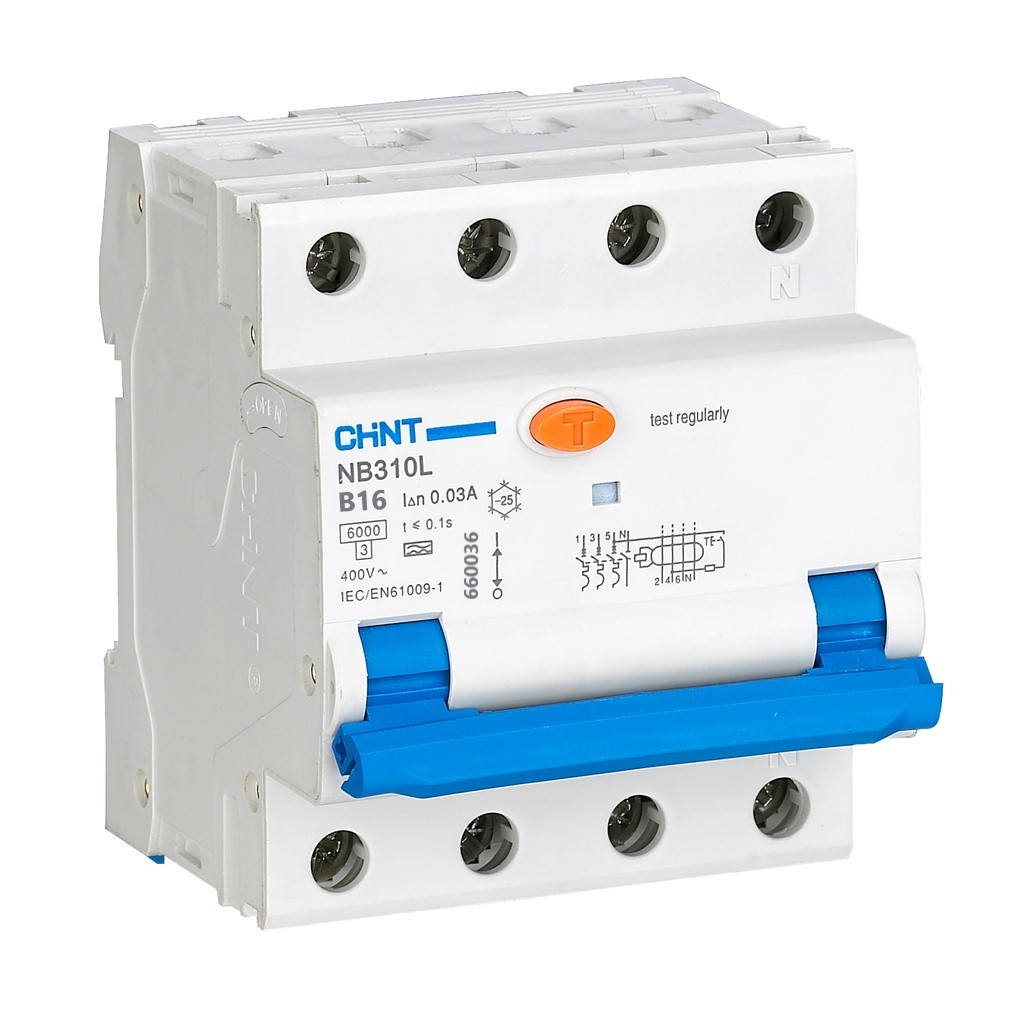

De Chint NB310L is een 3-fase aardlekautomaat (3P+N) met 16A B-karakteristiek en 30mA aardlekbeveiliging.
Dit is geen standaard 1-fase B16 aardlekautomaat, maar een uitvoering voor krachtgroepen en 3-fase installaties waarbij alle fasen en nul gelijktijdig worden beveiligd.
Toepassingen
- 3-fase krachtgroepen
- Laadpalen (3-fase aansluiting)
- Machines en motorische belastingen (lichte inschakelstroom → B-kar)
- Verdeelinrichtingen in utiliteit
- 3-fase warmtepompen en installaties
Vergelijking
Verschil 1-fase vs 3-fase aardlekautomaat:
- 1P+N aardlekautomaat → voor standaard eindgroepen in woningen
- 3P+N aardlekautomaat → voor krachtgroepen en 3-fase installaties
Deze uitvoering is uitsluitend geschikt voor 3-fase toepassingen en niet als vervanger van een 1-fase B16 automaat.
Installatietip
Controleer of de installatie een 3P+N aansluiting vereist en verdeel de belasting correct over de drie fasen om ongewenst uitschakelen te voorkomen.
Veelgestelde vragen over aardlekautomaten
Bij installaties met een 3-fase aansluiting, zoals krachtgroepen, laadpalen en machines.
Nee, een 3P+N aardlekautomaat is niet geschikt als vervanger van een 1P+N automaat.
Een B16 schakelt sneller uit bij lagere inschakelstromen en is geschikt voor standaard toepassingen. C16 wordt gebruikt bij hogere inschakelstromen zoals motoren.
B16 betekent 16A nominale stroom met een B-karakteristiek voor standaard inschakelstromen.
Bij een 3-fase laadpaal wordt meestal een 3P+N aardlekautomaat gebruikt, afhankelijk van het vermogen.
Type A detecteert wisselstroom en pulserende gelijkstroom en is geschikt voor moderne installaties.
Dit betekent dat drie fasen en de nul gelijktijdig worden beveiligd en afgeschakeld.
Specificaties
| Internal Reference | MFQ-023-0105135 |
| EAN/SKU | 6901800093565 |
| Merk | Chint |
| Aantal beveiligde polen | 3 |
| Aantal fasen | 3-fase |
| Aantal polen | 4 |
| Beschermingsgraad (IP) | IP20 |
| Breedte in module-eenheden | 4 |
| Energiebegrenzingsklasse | 3 |
| Frequentie | 50 Hz |
| Meeschakelende nul | Ja |
| Nom. afschakelvermogen IEC 60947-2 (kA) | 6kA |
| Nom. (meet)stroom | 16A |
| Nom. foutstroom | 30mA |
| Nom. (meet)spanning | 230V |
| Overspanningscategorie | 3 |
| Spanningstype | AC |
| Type lekstroom | A |
| Uitschakelkarakteristiek | B |
| Vervuilingsgraad | 3 |
