Solar kabels

Hoe werkt een solar kabel?

Zonnepanelen worden in series geschakeld tot zogenaamde strings. Binnen een string wordt de pluspool van het ene paneel verbonden met de minpool van het volgende paneel via solar kabels. Aan het einde van elke string worden twee solar kabels, één voor de plus en één voor de min,aangesloten op de omvormer. De omvormer zet de DC-spanning van de zonnepanelen om naar wisselstroom voor het elektranet. Voor de aansluiting van de omvormer op de groepenkast gebruik je vervolgens geen solar kabel, maar een YMVK-installatiekabel.

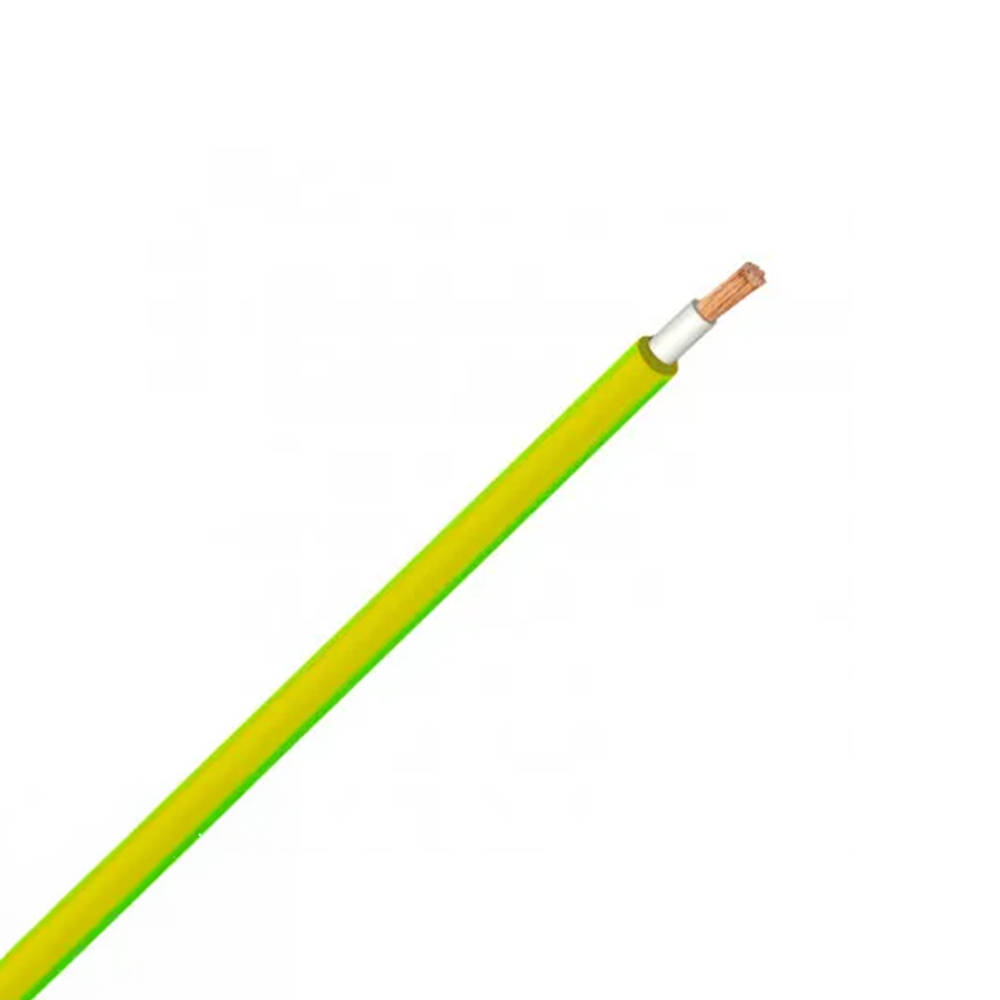

Wat betekent H1Z2Z2-K?

De technische aanduiding H1Z2Z2-K beschrijft de opbouw en eigenschappen van de solar kabel:

• H = geharmoniseerd type kabel
• 1 = 1000V maximale spanning
• Z2 = crosslinked polyolefin (XLPE) isolatie — bestand tegen hoge temperaturen en UV-straling
• Z2 = crosslinked polyolefin buitenmantel — extra bescherming en UV-bestendigheid
• K = soepele koperen geleider van klasse 5

Rode of zwarte solar kabel: Wat is het verschil?

Solar kabels zijn verkrijgbaar in rood en zwart. De kabels zijn technisch identiek: het verschil zit uitsluitend in de kleur voor visuele herkenning van de polariteit:

• Rode solar kabel: wordt gebruikt voor de positieve aansluiting (+)

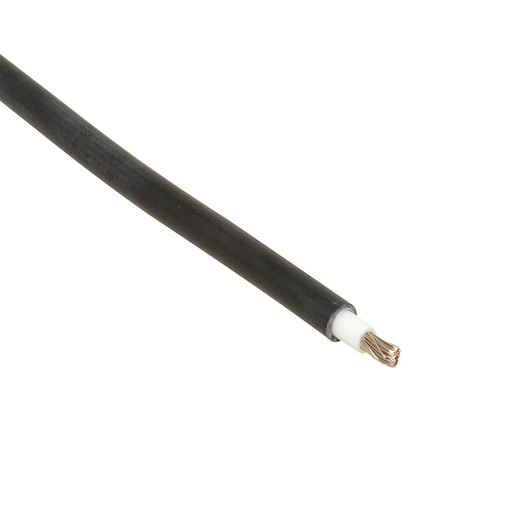

• Zwarte solar kabel: wordt gebruikt voor de negatieve aansluiting (−)

Door consequent rood voor plus en zwart voor min te gebruiken, blijft de installatie overzichtelijk en is de polariteit direct herkenbaar bij onderhoud of uitbreiding. Dit voorkomt aansluitfouten die kunnen leiden tot beschadiging van de omvormer of brandgevaar.

4 mm² of 6 mm² solar kabel: Welke kies ik?

De keuze van de doorsnede hangt af van twee factoren: de kabellengte en het te transporteren vermogen:

• 4 mm² solar kabel: geschikt voor korte afstanden en lagere vermogens. De meest gebruikte maat bij kleinere residentiële zonnepaneel-installaties met korte kabeltrajecten van het paneel naar de omvormer
• 6 mm² solar kabel: geschikt voor grotere afstanden en hogere vermogens. Bij langere kabeltrajecten of grotere installaties vermindert de dikkere kabel het spanningsverlies en verhoogt het de efficiëntie van de installatie

Een vuistregel: hoe langer het kabeltraject en hoe meer vermogen er wordt getransporteerd, hoe dikker de kabel moet zijn om spanningsverlies te minimaliseren. Bij twijfel kies je altijd voor 6 mm². De hogere aanschafkosten wegen niet op tegen het verlies aan rendement bij een te dunne kabel.
