Grondkabels

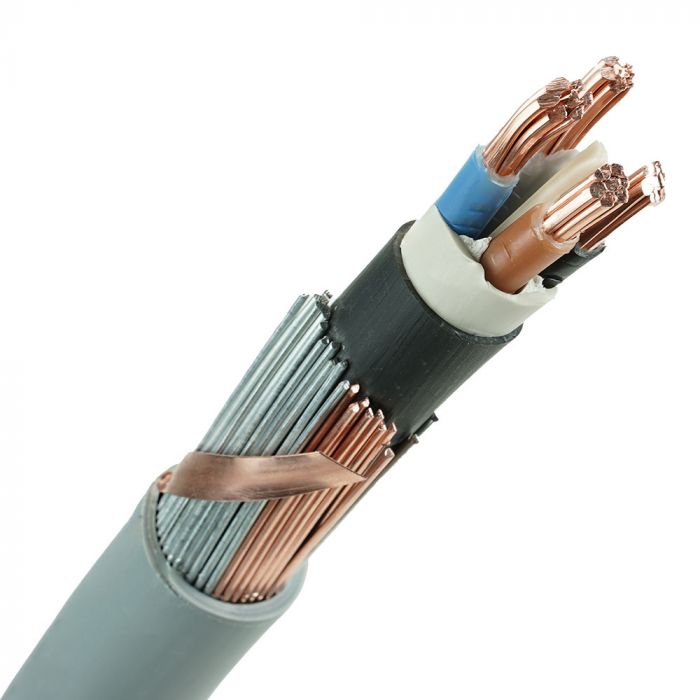

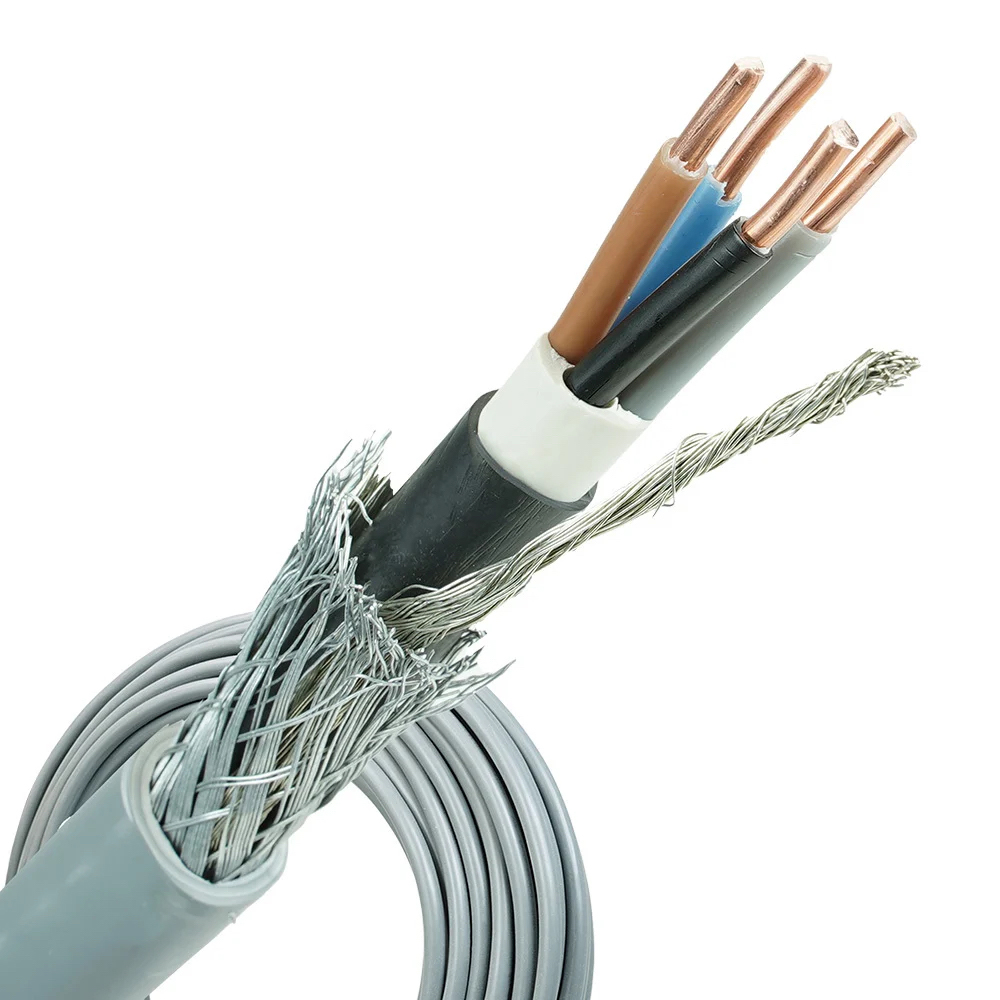

Opbouw van een grondkabel

Een grondkabel bestaat uit meerdere lagen die elk een specifieke functie vervullen:

• Kabeladers: de koperen kernen, die de elektrische stroom geleiden. Elke ader is afzonderlijk geïsoleerd en heeft een eigen kleurcodering voor fase, nul en schakelaar
• Binnenmantel: een eerste PVC-laag die de aders samenbundelt en beschermt
• Aardscherm (as): een gegalvaniseerde staaldraadomvlechting direct onder de buitenmantel. Dit is het kenmerkende verschil met een standaardinstallatiekabel. De "as" in YMVK-as staat voor aardscherm
• Aardlitze: een bundel gevlochten, niet-geïsoleerde koperen draadjes die als aardedraad dienen. De Litze maakt contact met het aardscherm en is daardoor automatisch geaard. De aardlitze telt niet mee in het aantal aders
• Buitenmantel: een waterdichte PVC-buitenlaag die de kabel beschermt tegen vocht, grondinvloeden en weersinvloeden. Altijd grijs van kleur

Wat betekent YMVK-as?

De productaanduiding YMVK-as vertelt precies hoe de kabel is opgebouwd:

• Y = PVC buitenmantel
• M = massieve koperen geleider
• V = PVC adercoating
• K = kabel (samengesteld)
• -as = aardscherm aanwezig: dit maakt de kabel geschikt voor directe grondligging

Grondkabel of buitenkabel: Wat is het verschil?

Van buitenaf zijn een grondkabel en een buitenkabel moeilijk van elkaar te onderscheiden. Beide zijn grijs, hebben een PVC-buitenmantel en zijn bestand tegen vocht. Het verschil zit aan de binnenkant:

• Grondkabel (YMVK-as / XMVK-as): heeft een staaldraadomvlechting als aardscherm direct onder de buitenmantel. Geschikt voor directe aanleg in de grond zonder extra bescherming. Minimale ingraafdiepte is 50 cm, bij kruising met rijwegen minimaal 80 cm
• Buitenkabel (XMVK zonder -as): heeft geen staaldraadomvlechting en is alleen geschikt voor bovengrondse buitentoepassingen. Mag niet direct in de grond worden gelegd

Gebruik altijd een grondkabel wanneer de kabel in de grond komt. Een standaard buitenkabel of installatiekabel is hiervoor niet geschikt.

YMVK-as of XMVK-as: Welke kies ik?

Beide kabels zijn geschikt voor directe grondligging, maar er zijn belangrijke verschillen in kwaliteit en belastbaarheid:

• YMVK-as: isolatiedikte minimaal 0,7mm, moeilijk brandbaar (mb), hogere maximale belastbaarheid. De aanbevolen keuze voor vaste en zware toepassingen zoals laadpalen, tuinhuizen en bedrijfsterreinen
• XMVK-as: isolatiedikte 0,6mm, lichtere uitvoering, lagere maximale belastbaarheid. Geschikt voor lichtere toepassingen maar minder duurzaam bij langdurige grondligging

Voor vrijwel alle professionele toepassingen is de YMVK-as de standaardaanbeveling: robuuster, zwaarder belastbaar en toekomstbestendiger.
