Netwerkkabels

Hoe werkt een netwerkkabel?

Een netwerkkabel bestaat uit vier aderparen van gedraaide koperen draden, omhuld door een PVC of LSZH buitenmantel. De aders zijn per paar twisted — in elkaar gedraaid — om onderlinge storing en signaalverlies te minimaliseren. Aan beide uiteinden zit een RJ45 connector waarmee de kabel wordt aangesloten op de netwerkaansluiting van een apparaat of wandcontactdoos. De categorie van de kabel bepaalt de maximale datasnelheid en bandbreedte.

Categorieën: Welke CAT kabel heb ik nodig?

Netwerkkabels zijn ingedeeld in categorieën, aangeduid met de afkorting CAT. Hoe hoger de categorie, hoe hoger de datasnelheid en bandbreedte:

• Cat5e: ondersteunt gigabitnetwerken tot 1 Gbps. In de meeste huishoudens is dit de standaardverbinding. Ideaal voor thuisgebruik en aansluitingen van laadpalen.
• Cat6: ondersteunt gigabitnetwerken tot 1 Gbps en 10 Gbps tot 50 meter. De meest geschikte en aanbevolen keuze voor sneller internet in woningen en kantoorpanden. Biedt meer bandbreedte dan Cat5e en is toekomstbestendiger.
• Cat6a en hoger: ondersteunt gigabitnetwerken tot 10 Gbps. Ideaal voor professionele installaties, datacenters en gebouwen waar nu of in de toekomst hogere datasnelheden vereist zijn

Voor de meeste woninginstallaties en kantooromgevingen is Cat5e de standaardaanbeveling. Voldoende snel, toekomstbestendig en scherp geprijsd.

UTP, FTP en S/FTP: Wat is het verschil?

Naast de categorie bepaalt ook de afscherming van de kabel de keuze. De afscherming beschermt de aders tegen elektromagnetische storing van nabijgelegen elektrakabels, laadpalen of andere apparatuur:

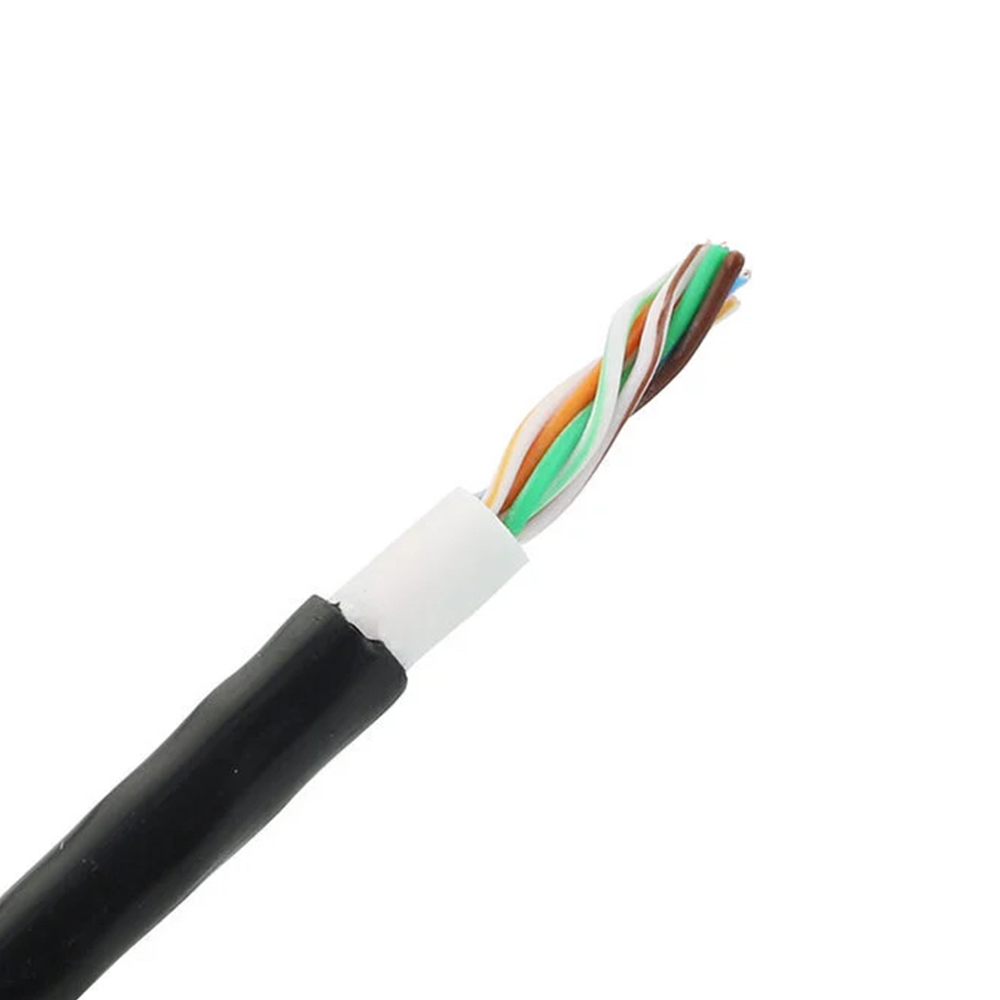

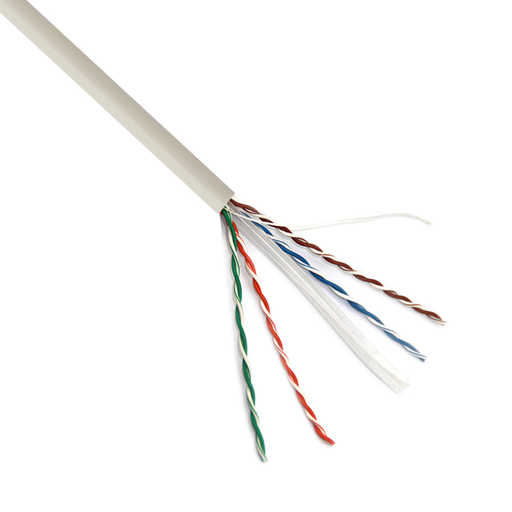

• U/UTP (onafgeschermd): geen extra afscherming. De meest gangbare en voordelige uitvoering. Geschikt voor de meeste woninginstallaties waar de kabel op voldoende afstand van stroomkabels ligt

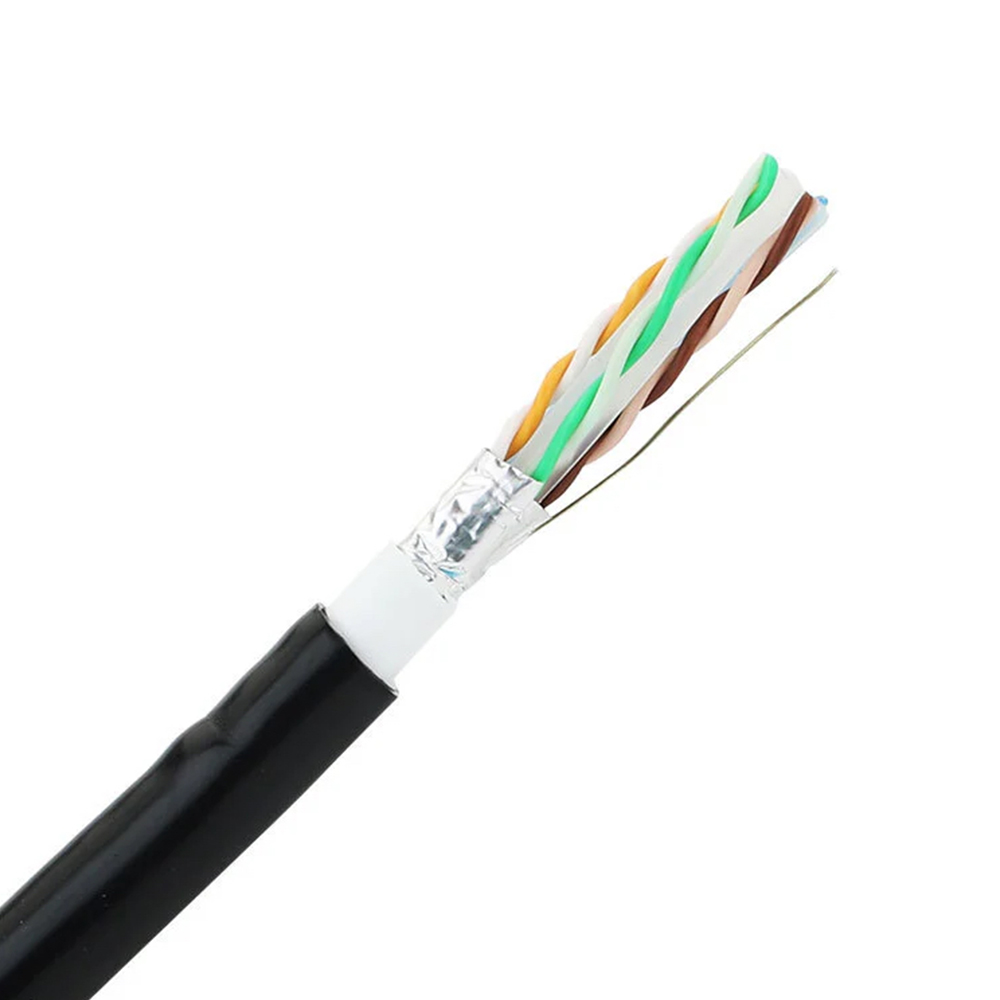

• F/UTP (folie afgeschermd): de buitenmantel is omgeven door een folielaag. Biedt extra bescherming tegen externe storingsbronnen. Aanbevolen wanneer de netwerkkabel langs of door kabelgoten met stroomkabels loopt

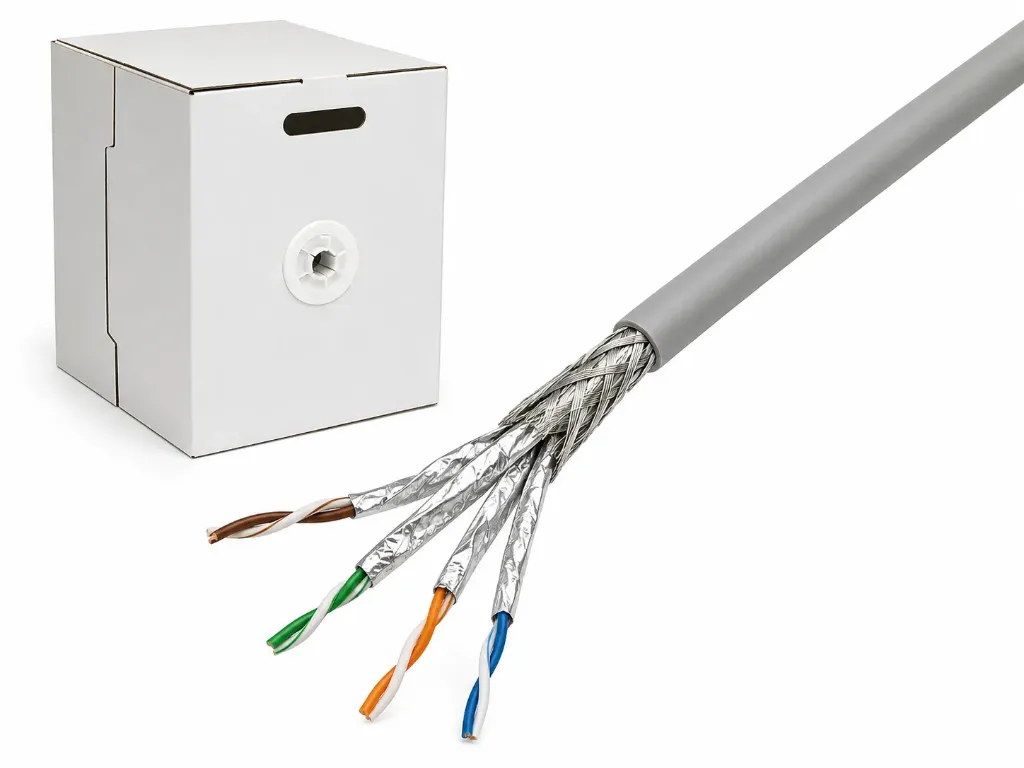

• S/FTP (dubbel afgeschermd): zowel de individuele aderparen als de buitenmantel zijn afgeschermd. De meest beschermde uitvoering, bij uitstek geschikt voor professionele installaties, industriële omgevingen en locaties met veel elektromagnetische storing zoals nabij laadpalen, machines of schakelkasten

Een praktische vuistregel: liggen de netwerkkabels in dezelfde kabelgoot of mantelbuis als stroomkabels? Kies dan altijd voor een FTP of S/FTP uitvoering.

Stugge of soepele kern?

Netwerkkabels op rol zijn verkrijgbaar met een stugge of soepele kern, afhankelijk van de toepassing:

• Stugge kern (solid core): massieve koperen geleiders voor vaste aanleg in wanden, vloeren, plafonds en kabelgoten. Biedt de beste signaaloverdrachtseigenschappen over langere afstanden. Dit is de standaard uitvoering voor installateurs
• Soepele kern (stranded/flexibele kern): meerdere dunne koperen draden per ader, voor flexibel gebruik als patchkabel. Geschikt voor de verbinding tussen wandcontactdoos en computer, of tussen switch en apparaat. Minder geschikt voor vaste aanleg over lange afstanden

Netwerkkabel voor Power over Ethernet (PoE)

Bij installaties met PoE, waarbij apparaten zoals IP-camera's, access points, IP-telefoons en slimme deurbellen zowel data als voeding via de netwerkkabel ontvangen, gelden aanvullende eisen. Gebruik altijd een 100% koperen kabel van minimaal Cat6. CCA-kabels zijn niet geschikt voor PoE vanwege de hogere elektrische weerstand van aluminium, wat kan leiden tot warmteontwikkeling en storingen.

Netwerkkabel buitenshuis en ondergronds

Voor buitentoepassingen of ondergrondse aanleg is een speciale buitenkabel vereist. Een standaard binnennetwerkkabel is niet UV-bestendig en niet bestand tegen vocht en temperatuurschommelingen. Een buitennetwerkkabel is voorzien van een UV-bestendige PE-mantel en geschikt voor directe aanleg in de grond of in een mantelbuis. Voor ondergrondse aanleg geldt een minimale ingraafdiepte van 60 cm.
