Productbeschrijving

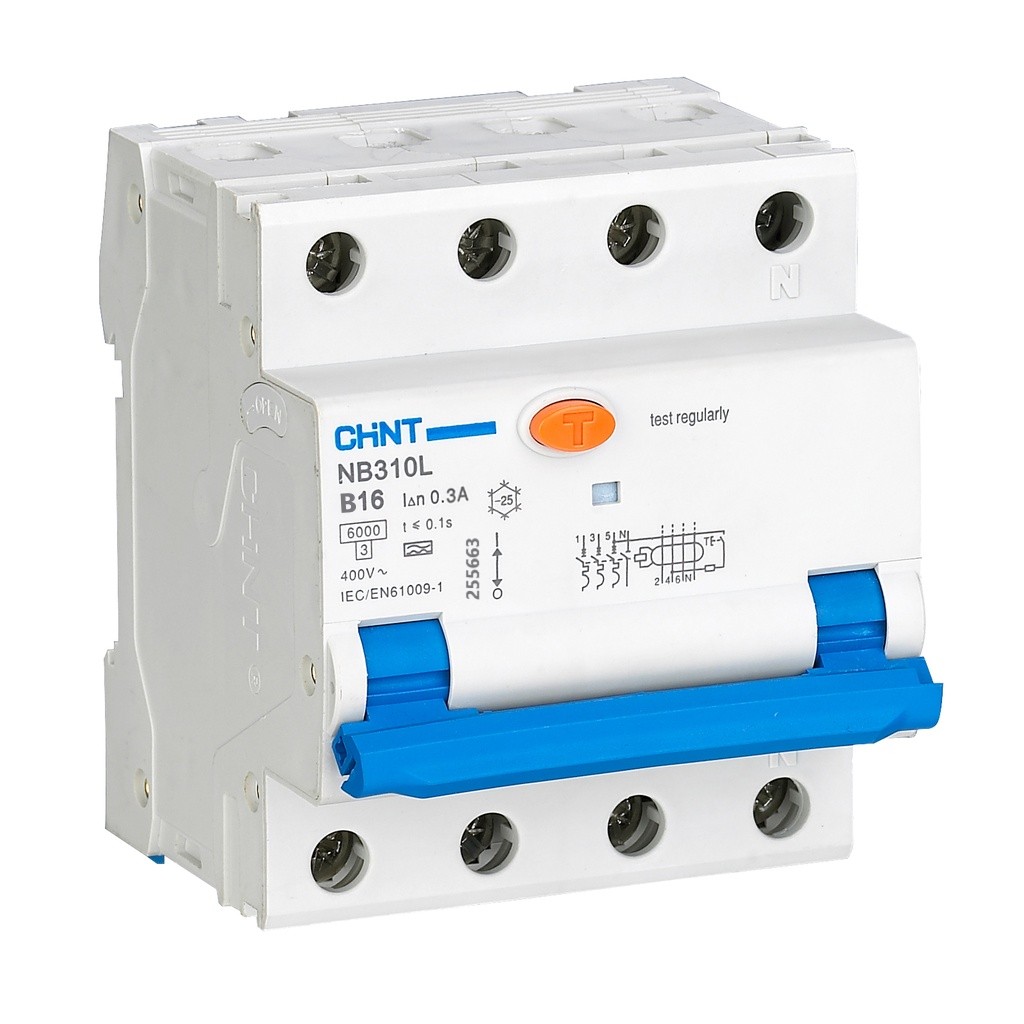

Chint aardlekautomaat NB310L 3P+N B16 met 300mA foutstroombeveiliging en 6kA afschakelvermogen. Uitgevoerd met type A lekstroomdetectie en B-karakteristiek voor standaard belastingen.
Toepassingen
- Hoofdbeveiliging in 3-fase installaties
- Selectieve aardlekbeveiliging (300mA)
- Krachtgroepen in utiliteit en industrie
- Voorinstallatie vóór 30mA eindgroepen
-
Installaties met gecombineerde AC en pulserende DC lekstromen (type A)
Vergelijking
In tegenstelling tot 30mA aardlekautomaten is 300mA bedoeld voor brandbeveiliging en selectiviteit, niet voor persoonsbeveiliging.
Installatietip
Plaats deze aardlekautomaat vóór 30mA groepen om ongewenst uitschakelen te voorkomen en selectiviteit in de installatie te behouden.
Veelgestelde vragen over aardlekautomaten
B16 schakelt sneller uit bij lagere inschakelstromen en is geschikt voor standaard belastingen. C16 wordt gebruikt bij hogere inschakelstromen zoals motoren.
Dit hangt af van de omvormer. Vaak is type A voldoende, maar bij DC-lekstromen kan type B vereist zijn.
Maximaal 16A belasting, afhankelijk van bekabeling en installatiecondities.
Een aardlekautomaat combineert functies, maar bij storing valt zowel de groep als de aardlekbeveiliging uit.
Een 300mA aardlekautomaat wordt gebruikt voor brandbeveiliging en selectieve beveiliging, meestal als voorbeveiliging vóór 30mA eindgroepen.
30mA wordt toegepast voor persoonsbeveiliging.
300mA wordt toegepast voor installatie- en brandbeveiliging en zorgt voor selectiviteit in de installatie.
Dit hangt af van de omvormer. In veel gevallen volstaat type A, maar bij specifieke omvormers kan type B vereist zijn volgens fabrikantvoorschrift.
Specificaties
| Internal Reference | MFQ-023-0105140 |
| EAN/SKU | 6941498999336 |
| Merk | Chint |
| Aantal beveiligde polen | 3 |
| Aantal fasen | 3-fase |
| Aantal polen | 4 |
| Beschermingsgraad (IP) | IP20 |
| Breedte in module-eenheden | 4 |
| Energiebegrenzingsklasse | 3 |
| Frequentie | 50 Hz |
| Meeschakelende nul | Ja |
| Nom. afschakelvermogen IEC 60947-2 (kA) | 6kA |
| Nom. (meet)stroom | 16A |
| Nom. foutstroom | 300mA |
| Nom. (meet)spanning | 230V |
| Overspanningscategorie | 3 |
| Spanningstype | AC |
| Type lekstroom | A |
| Uitschakelkarakteristiek | B |
| Vervuilingsgraad | 3 |
