Productbeschrijving

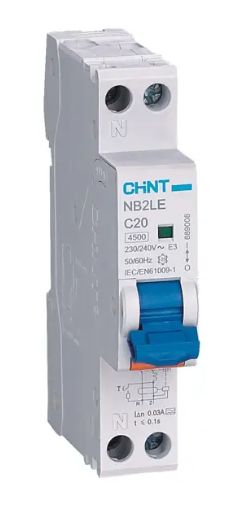

De Chint NB2LE aardlekautomaat C20 is een 1-fase 1P+N beveiliging met 30mA lekstroomdetectie en 6kA afschakelvermogen, geschikt voor 230V installaties.
Toepassingen
- Eindgroepen in woninginstallaties
- Groepenkasten 1-fase 230V
- Beveiliging van wandcontactdozen en lichtgroepen
- Circuits met gemiddelde inschakelstromen (C-karakteristiek)
- Vervanging van aparte automaat + aardlekschakelaar
Vergelijking
Ten opzichte van een B-karakteristiek automaat is een C-karakteristiek beter geschikt voor installaties met hogere inschakelstromen zoals motoren of voedingen.
Installatietip
Gebruik deze aardlekautomaat per eindgroep om selectiviteit te behouden en voorkom het combineren van meerdere groepen achter één aardlek.
Veelgestelde vragen over aardlekautomaten
Een aardlekautomaat combineert een installatieautomaat en aardlekschakelaar in één, terwijl een aardlekschakelaar alleen lekstroom detecteert.
Bij installaties met hogere inschakelstromen zoals motoren, LED-drivers of voedingen.
Type A detecteert wisselstroom en pulserende gelijkstroom, geschikt voor de meeste standaard installaties.
30mA is persoonsbeveiliging en verplicht voor eindgroepen, 300mA wordt gebruikt voor brandbeveiliging.
Dit betekent dat zowel de fase als de nul worden geschakeld bij uitschakeling.
Bij hogere belastingen of specifieke toepassingen waar de installatie daarop is berekend.
Ja. Chint produceert aardlekautomaten volgens IEC-normen (o.a. IEC 61009) en wordt wereldwijd toegepast in laagspanningsinstallaties. Binnen de installatiemarkt wordt Chint gezien als een functioneel en kostenefficiënt alternatief voor A-merken,.
Specificaties
| Internal Reference | MFQ-023-0106430 |
| EAN/SKU | 6925808357474 |
| Merk | Chint |
| Aantal beveiligde polen | 1 |
| Aantal fasen | 1-fase |
| Aantal polen | 2 |
| Nom. afschakelvermogen IEC 60947-2 (kA) | 6kA |
| Beschermingsgraad (IP) | IP20 |
| Breedte in module-eenheden | 2 |
| Energiebegrenzingsklasse | 3 |
| Frequentie | 50/60 Hz |
| Meeschakelende nul | Ja |
| Nom. (meet)stroom | 20A |
| Nom. foutstroom | 30mA |
| Nom. (meet)spanning | 230V |
| Overspanningscategorie | 3 |
| Spanningstype | AC |
| Type lekstroom | A |
| Uitschakelkarakteristiek | C |
| Vervuilingsgraad | 2 |
