Productbeschrijving

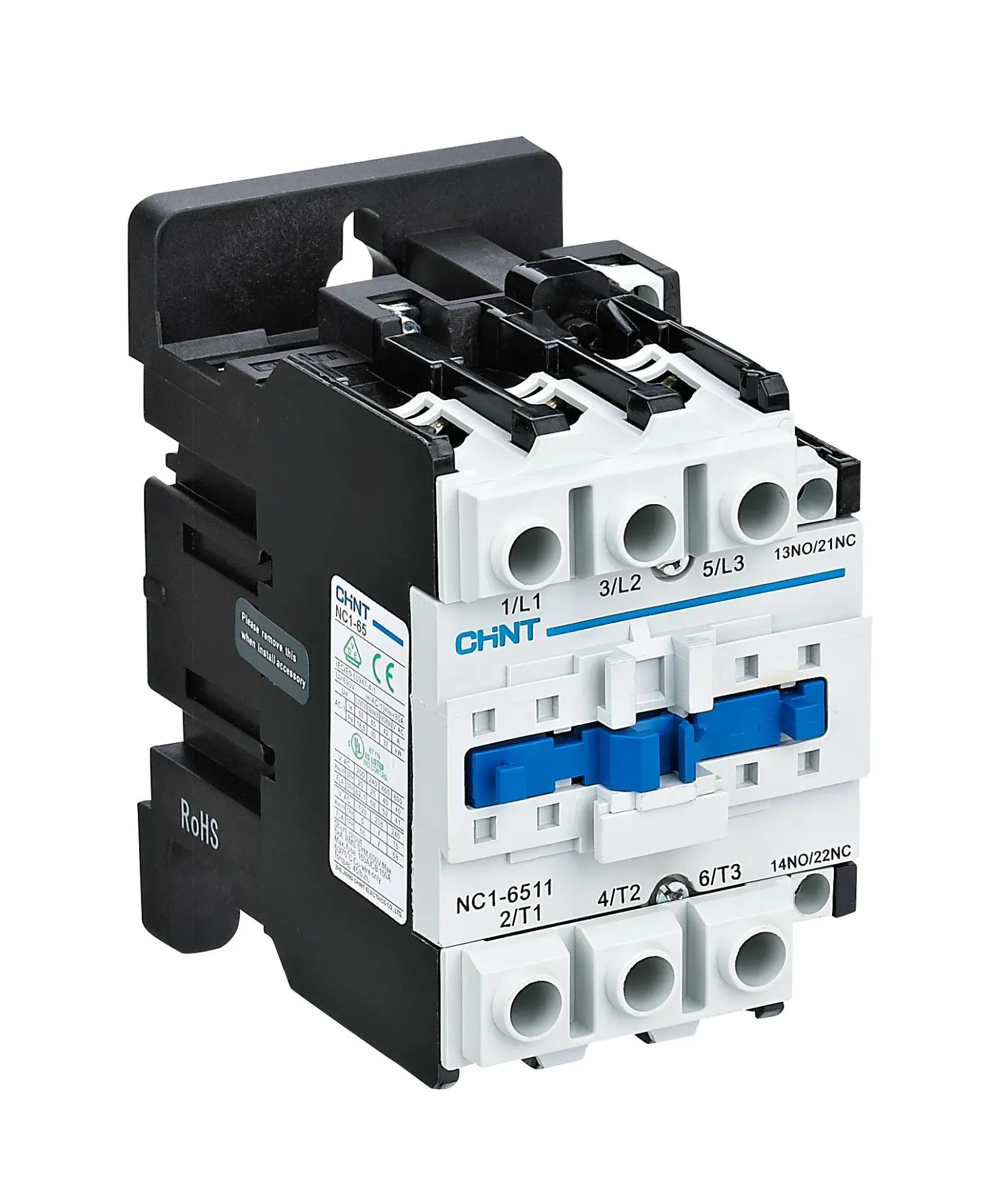

De CHINT NC1-6511 is een 3-polige magneetschakelaar voor het op afstand in- en uitschakelen van elektrische vermogenskringen. De contactor is geschikt voor toepassingen waarbij elektromotoren en andere elektrische belastingen regelmatig moeten worden geschakeld, bijvoorbeeld in besturingskasten, machine-installaties, pompsystemen en ventilatie-installaties.
De magneetschakelaar beschikt over drie normaal geopende hoofdcontacten, ook wel 3NO genoemd. Daarnaast zijn één normaal geopend en één normaal gesloten hulpcontact geïntegreerd. Deze hulpcontacten kunnen worden gebruikt voor bijvoorbeeld terugmelding, vergrendeling of aanvullende besturingsfuncties.
De ingebouwde spoel wordt aangestuurd met 230V AC bij 50 of 60Hz. Let hierbij op dat 230V de spanning van de stuurspoel is en niet de maximale spanning van de geschakelde vermogenskring. De contactor heeft een nominale isolatiespanning van 690V en is binnen gebruikscategorie AC-3 geschikt voor een bedrijfsstroom van 65A bij zowel 220/230V als 380/400V.
Bij een driefasenmotor bedraagt het maximale motorvermogen onder AC-3 circa 18,5kW bij 220/230V en 30kW bij 380/400V. Hierdoor is deze contactor onder andere geschikt voor het schakelen van grotere draaistroommotoren. Voor motorbeveiliging kan de NC1-6511 worden gecombineerd met een geschikt thermisch overbelastingsrelais. De contactor zelf biedt geen beveiliging tegen overbelasting of kortsluiting.
Belangrijkste kenmerken
- Producttype: AC-contactor / magneetschakelaar
- Merk: CHINT
- Serie: NC1
- Model: NC1-6511
- Artikelnummer: 222713
- Aantal polen: 3-polig
- Hoofdcontacten: 3NO
- Hulpcontacten: 1NO + 1NC
- Nominale bedrijfsstroom AC-3: 65A
- Spoelspanning: 230V AC
- Frequentie stuurspoel: 50/60Hz
- Motorvermogen bij 220/230V AC-3: maximaal 18,5kW
- Motorvermogen bij 380/400V AC-3: maximaal 30kW
- Conventionele thermische stroom: 80A
- Nominale isolatiespanning: 690V
- Nominale impulsspanningsvastheid: 8kV
- Normering: IEC/EN 60947-4-1
Toepassingen
De CHINT NC1-6511 kan onder andere worden gebruikt voor:
- Het schakelen van driefasenmotoren
- Pompen, ventilatoren en compressoren
- Machinebesturingen en industriële schakelkasten
- Transportbanden en productie-installaties
- Direct-on-line- en ster-driehoekschakelingen
- Installaties waarbij terugmelding of elektrische vergrendeling nodig is
Installatietip
Controleer vóór installatie altijd afzonderlijk de spanning van de stuurkring en de belasting van de vermogenskring. Voor deze uitvoering moet de stuurspanning 230V AC zijn. Stem daarnaast de voorbeveiliging en het thermische overbelastingsrelais af op de aangesloten motor en de werkelijke bedrijfsstroom. Installatie en onderhoud moeten worden uitgevoerd door een gekwalificeerde elektrotechnisch installateur.
Veelgestelde vragen
over de Chint Contactor G NC1-6511 230V 50/60Hz(R) - 222713
Nee. De aangegeven 230V is de spanning van de stuurspoel. De hoofdcontacten kunnen vermogenskringen met andere spanningen schakelen, zolang de waarden en gebruikscategorieën uit de technische specificaties worden aangehouden.
Ja, bij een netspanning van 380/400V is de NC1-6511 onder gebruikscategorie AC-3 geschikt voor een driefasenmotor van maximaal 30kW. De uiteindelijke geschiktheid hangt ook af van de toepassing, inschakelstroom en schakelwijze.
Dit betekent dat de contactor één normaal geopend en één normaal gesloten hulpcontact heeft. Deze kunnen worden gebruikt voor terugmelding, zelfhoudschakelingen of elektrische vergrendeling.
Nee. De contactor verzorgt alleen het schakelen. Voor bescherming tegen overbelasting moet een geschikt thermisch overbelastingsrelais worden toegevoegd. Ook een passende kortsluitbeveiliging moet afzonderlijk worden aangebracht.
Ja. De NC1-serie is ontwikkeld voor het op afstand schakelen van elektrische circuits en voor het frequent starten en stoppen van AC-motoren.
Specificaties
| Internal Reference | MFQ-023-0106971 |
| EAN/SKU | 6940092433178 |
| Merk | Chint |
| Aantal polen | 3 |
| Frequentie | 50/60Hz |
