Productbeschrijving

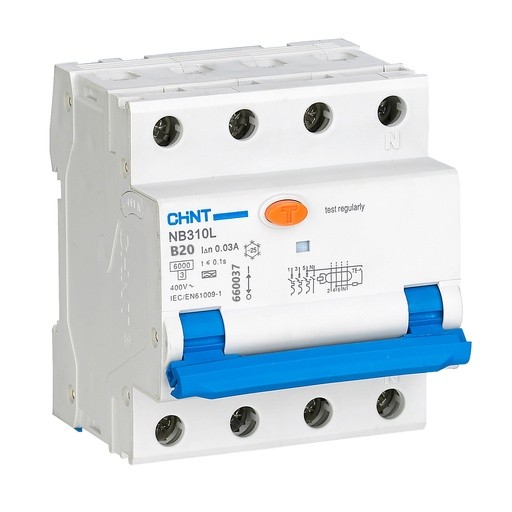

De Chint NB310L aardlekautomaat 3P+N B20 combineert een installatieautomaat en aardlekschakelaar in één component. De automaat beschermt een 3-fase eindgroep tegen overbelasting, kortsluiting en lekstromen.
Met een nominale stroom van 20A, een B-karakteristiek en een 30mA aardlekgevoeligheid is deze aardlekautomaat geschikt voor standaard 3-fase eindgroepen in utiliteits- en industriële installaties.
Toepassingen
Deze aardlekautomaat wordt toegepast in:
3-fase eindgroepen
krachtgroepen
machinegroepen
laadpaalinstallaties
utiliteitsinstallaties
industriële verdeelinrichtingen
Een 3P+N aardlekautomaat wordt gebruikt wanneer zowel overstroombeveiliging als aardlekbeveiliging voor een 3-fase groep vereist is.
Vergelijking
Voor installaties met hogere inschakelstromen kan een C-karakteristiek aardlekautomaat worden toegepast in plaats van een B-karakteristiek automaat.
Installatietip
Bij installatie van een 3P+N aardlekautomaat moet de nulgeleider via de automaat worden aangesloten zodat de aardlekbeveiliging correct kan functioneren en lekstromen nauwkeurig worden gemeten.
Veelgestelde vragen over aardlekautomaten
Voor een 3-fase omvormer wordt meestal een 3P+N aardlekautomaat type A of type B toegepast, afhankelijk van de DC-lekstroom die door de fabrikant wordt opgegeven.
Een type B aardlekautomaat detecteert wisselstroom, pulserende gelijkstroom en zuivere DC-lekstromen en wordt toegepast bij installaties met frequentieregelaars of laadpalen.
Voor een 3-fase laadpaal wordt meestal een 3-fase aardlekautomaat type A of type B toegepast, afhankelijk van de interne DC-lekstroomdetectie van de laadpaal.
Een aardlekschakelaar beschermt alleen tegen lekstromen, terwijl een aardlekautomaat zowel lekstromen, overbelasting als kortsluiting detecteert.
Een aardlekautomaat schakelt uit bij een lekstroom boven de ingestelde waarde, bij overbelasting of bij kortsluiting.
Een aardlekautomaat beveiligt doorgaans één eindgroep.
Specificaties
| Internal Reference | MFQ-023-0105136 |
| EAN/SKU | 6901800093572 |
| Merk | Chint |
| Aantal beveiligde polen | 3 |
| Aantal fasen | 3-fase |
| Aantal polen | 4 |
| Beschermingsgraad (IP) | IP20 |
| Breedte in module-eenheden | 4 |
| Energiebegrenzingsklasse | 3 |
| Frequentie | 50 Hz |
| Meeschakelende nul | Ja |
| Nom. afschakelvermogen IEC 60947-2 (kA) | 6kA |
| Nom. (meet)stroom | 20A |
| Nom. foutstroom | 30mA |
| Nom. (meet)spanning | 230V |
| Overspanningscategorie | 3 |
| Spanningstype | AC |
| Type lekstroom | A |
| Uitschakelkarakteristiek | B |
| Vervuilingsgraad | 3 |
