Productbeschrijving

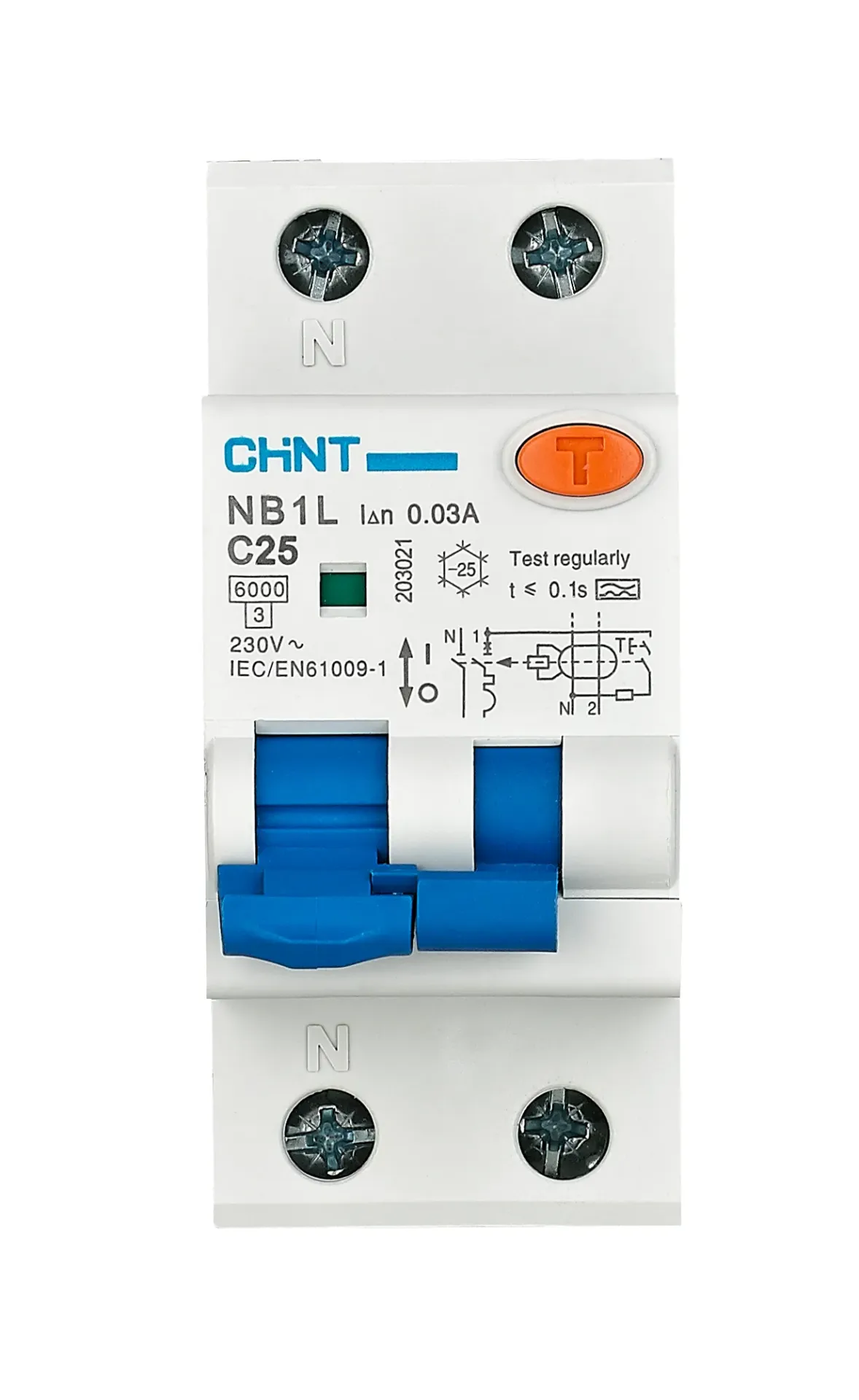

De Chint NB1L 1PN C25 aardlekautomaat combineert de functies van een installatieautomaat en aardlekschakelaar in één component. De automaat beschermt de aangesloten groep tegen overbelasting, kortsluiting en lekstroom en heeft een nominale stroom van 25A, een C-karakteristiek en een aardlekgevoeligheid van 30mA.
Deze 1-fase uitvoering is 1-polig + nul (1P+N) en heeft een afschakelvermogen van 10kA. Dankzij de type A aardlekbeveiliging reageert de automaat zowel op sinusvormige wisselstromen als op pulserende gelijkfoutstromen. De aardlekautomaat neemt 2 modules in beslag en wordt gemonteerd op een standaard DIN-rail.
Toepassingen
De Chint NB1L 1PN C25 is geschikt voor onder andere:
- 1-fase eindgroepen in groepenkasten en verdeelkasten
- Woningbouw en utiliteitsinstallaties
- Eindgroepen met een nominale stroom tot 25A
- Apparatuur met een hogere inschakelstroom
- Installaties waarbij 30mA aardlekbeveiliging vereist is
- Situaties waarin een afschakelvermogen van 10kA nodig is
Belangrijkste kenmerken
- Merk: Chint
- Serie: NB1L / NB1L2H
- Type: NB1L 1PN C25
- Artikelnummer: 203061
- Aantal polen: 1P+N
- Nominale stroom: 25A
- Karakteristiek: C
- Aardlekgevoeligheid: 30mA
- Aardlektype: Type A
- Afschakelvermogen: 10kA
- Nominale spanning: 230V AC
- Breedte: 2 modules / 36 mm
- Montage: DIN-rail
Aardlekbeveiliging en overstroombeveiliging in één
Een aardlekautomaat, ook wel RCBO genoemd, combineert twee beveiligingsfuncties in één apparaat. De installatieautomaat beschermt de bedrading tegen overbelasting en kortsluiting, terwijl de aardlekbeveiliging uitschakelt wanneer een lekstroom wordt gedetecteerd.
Doordat iedere groep een eigen aardlekbeveiliging heeft, blijft een aardlekfout beperkt tot de betreffende groep. Andere groepen worden hierdoor niet automatisch mee uitgeschakeld zoals bij meerdere groepen achter één gezamenlijke aardlekschakelaar het geval kan zijn.
C-karakteristiek
De C-karakteristiek schakelt magnetisch af bij ongeveer 5 tot 10 keer de nominale stroom. Hierdoor is een C-karakteristiek geschikt voor belastingen die bij het inschakelen tijdelijk een hogere stroom kunnen vragen.
Deze uitvoering heeft een nominale stroom van 25A. Welke automaat geschikt is, moet altijd worden afgestemd op onder andere de aangesloten belasting, kabeldoorsnede, installatiemethode en te verwachten inschakelstroom.
Type A aardlekbeveiliging
Deze aardlekautomaat beschikt over type A aardlekbeveiliging. Type A detecteert zowel sinusvormige wisselfoutstromen als pulserende gelijkfoutstromen. Hierdoor is deze uitvoering geschikt voor veel moderne elektrische apparaten en installaties met elektronische componenten.
Installatietip
Controleer bij het selecteren van een aardlekautomaat altijd of de nominale stroom, uitschakelkarakteristiek, aardlekgevoeligheid en het afschakelvermogen passen bij de betreffende installatie. Houd er bij deze C25-uitvoering ook rekening mee dat de aangesloten bekabeling en installatie geschikt moeten zijn voor een beveiliging van 25A.
Veelgestelde vragen over de Chint aardlekautomaat 1-fase, 1-polig+nul 25A C-kar 30mA 10kA type A (NB1L 1PN C25) - 203061
Een aardlekschakelaar beschermt tegen lekstromen, maar biedt zelf geen beveiliging tegen overbelasting en kortsluiting. Een aardlekautomaat combineert beide functies in één component.
De C staat voor de uitschakelkarakteristiek en 25 voor de nominale stroom van 25A. Een C-karakteristiek kan een hogere tijdelijke inschakelstroom verdragen dan een B-karakteristiek voordat de magnetische beveiliging aanspreekt.
Een B-karakteristiek schakelt magnetisch af bij ongeveer 3 tot 5 keer de nominale stroom, terwijl een C-karakteristiek dit bij ongeveer 5 tot 10 keer de nominale stroom doet. Een C-karakteristiek wordt daarom vaker toegepast bij apparatuur met hogere inschakelstromen.
De 30mA is de nominale aardlekgevoeligheid van de automaat. Deze gevoeligheid wordt toegepast als aanvullende bescherming tegen elektrische schokken.
Type A detecteert zowel sinusvormige AC-lekstromen als pulserende DC-lekstromen. Hierdoor is type A geschikt voor veel hedendaagse elektrische apparatuur met elektronische componenten.
Een 25A aardlekautomaat wordt toegepast wanneer de betreffende eindgroep en belasting voor een nominale stroom van 25A zijn ontworpen. Controleer altijd of onder andere de bekabeling, installatiemethode en aangesloten apparatuur hiervoor geschikt zijn.
Dit hangt af van de omvormer. In veel gevallen volstaat type A, maar bij specifieke omvormers kan type B vereist zijn volgens fabrikantvoorschrift.
Specificaties
| Internal Reference | MFQ-023-0106574 |
| EAN/SKU | |
| Merk | Chint |
| Aantal beveiligde polen | 1 |
| Aantal fasen | 1-fase |
| Aantal polen | 2 |
| Nom. afschakelvermogen IEC 60947-2 (kA) | 6kA |
| Beschermingsgraad (IP) | IP20 |
| Breedte in module-eenheden | 2 |
| Energiebegrenzingsklasse | 3 |
| Frequentie | 50/60 Hz |
| Meeschakelende nul | Ja |
| Nom. (meet)stroom | 25A |
| Nom. foutstroom | 30mA |
| Nom. (meet)spanning | 230V |
| Overspanningscategorie | 3 |
| Spanningstype | AC |
| Type lekstroom | A |
| Uitschakelkarakteristiek | C |
| Vervuilingsgraad | 2 |
