Productbeschrijving

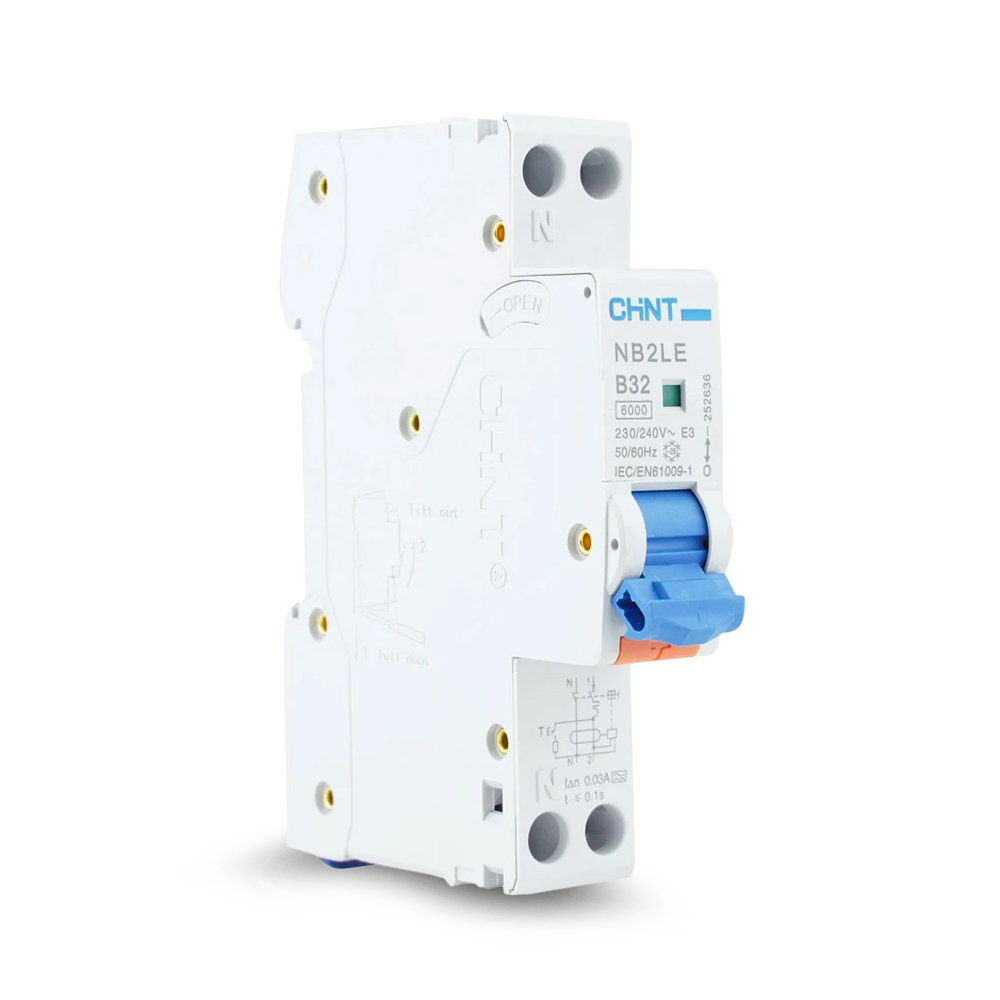

Chint aardlekautomaat 1-fase, 1-polig+nul 32A B-kar 30mA 6kA type A is een aardlekautomaat voor een 1-fase aansluiting met B-karakteristiek en type A, die afschakelt bij overbelasting, kortsluiting en lekstroom.
De Chint NB2LE B32 aardlekautomaat combineert beveiliging tegen aardlek, overbelasting en kortsluiting in één compact component. Deze uitvoering heeft een nominale stroom van 32A en is bedoeld voor eenfasegroepen waarbij de bekabeling en installatie op deze stroom zijn afgestemd.
De automaat heeft één beveiligde pool en een meeschakelende nul. Bij afschakelen wordt daardoor naast de fase ook de nul onderbroken. Met een breedte van slechts één module-eenheid (17,5 mm) neemt hij weinig ruimte in op de DIN-rail. Reserveer deze ruimte in de groepenkast.
De B-karakteristiek is geschikt voor toepassingen met beperkte inschakelstromen. De 30mA-aardlekbeveiliging biedt aanvullende bescherming tegen elektrische schokken. Dankzij type A detecteert de automaat zowel wissellekstromen als pulserende gelijklekstromen. Het kortsluitafschakelvermogen bedraagt 6kA.
Toepassingen
Woninginstallaties
Groepen voor gewone apparaten met lage inschakelstroom
Vergelijking
In tegenstelling tot een losse installatieautomaat combineert een aardlekautomaat ook de functie van een aardlekschakelaar.
Veelgestelde vragen
Overbelasting, kortsluiting en lekstroom. Een aardlekautomaat combineert een installatieautomaat en een aardlekschakelaar, zodat elke groep afzonderlijk wordt beveiligd.
B-karakteristiek schakelt magnetisch af bij 3–5 × de nominale stroom. Deze karakteristiek wordt gebruikt in woninginstallaties en voor gewone apparaten met een lage inschakelstroom.
Wisselstroom-lekstromen en pulserende gelijkstroom-lekstromen. Dit product heeft type lekstroom A.
Eén module-eenheid, oftewel 17,5 mm. Het aantal module-eenheden bepaalt de benodigde ruimte in de groepenkast.
Specificaties
| Internal Reference | MFQ-023-0105128 |
| EAN/SKU | |
| Merk | Chint |
| Aantal beveiligde polen | 1 |
| Aantal fasen | 1-fase |
| Aantal polen | 2 |
| Nom. afschakelvermogen IEC 60947-2 (kA) | 6kA |
| Beschermingsgraad (IP) | IPX0 |
| Breedte in module-eenheden | 1 |
| Energiebegrenzingsklasse | 3 |
| Frequentie | 50/60 Hz |
| Meeschakelende nul | Ja |
| Nom. (meet)stroom | 32A |
| Nom. foutstroom | 30mA |
| Nom. (meet)spanning | 230V |
| Overspanningscategorie | 3 |
| Spanningstype | AC |
| Type lekstroom | A |
| Uitschakelkarakteristiek | B |
| Vervuilingsgraad | 2 |
