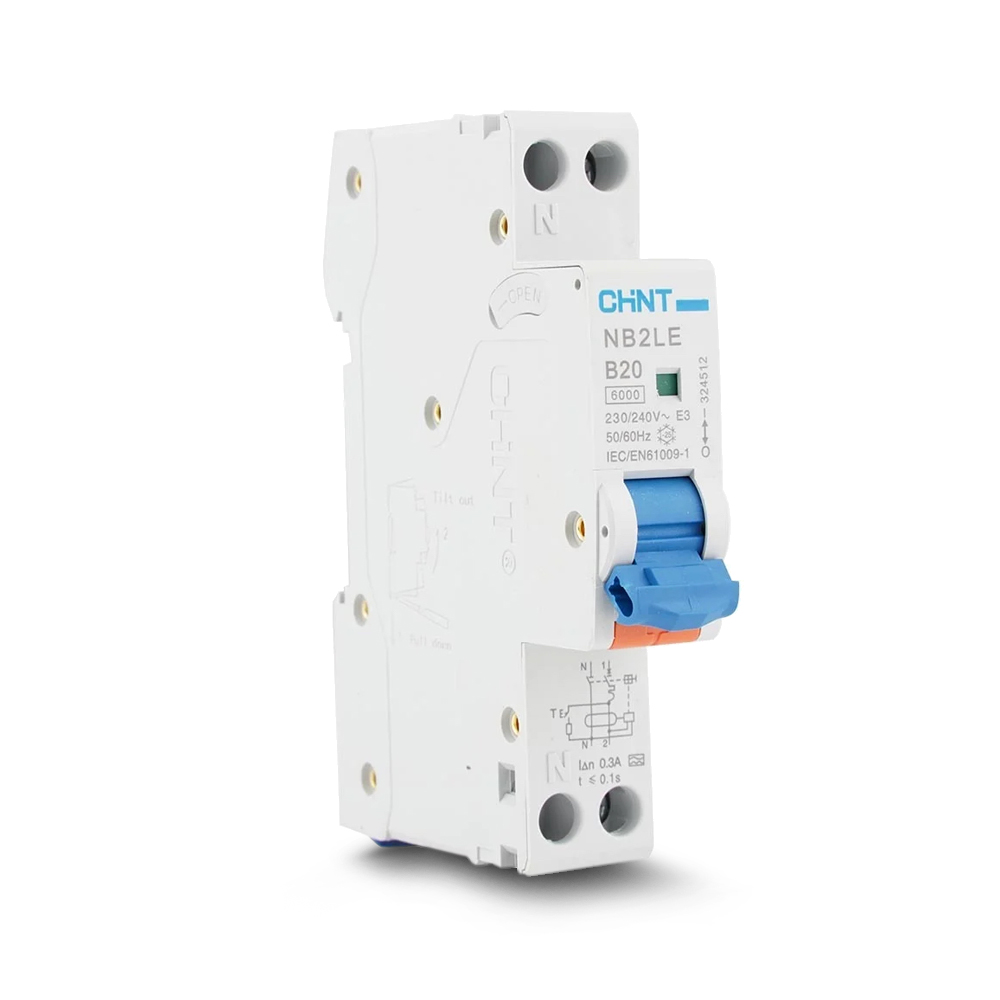

Chint aardlekautomaat 1-fase, 1-polig+nul 20A B-kar 300mA 6kA type A (NB2LE 1PN B20) - 324512

Chint aardlekautomaat 1-fase, 1-polig+nul 20A B-kar 300mA 6kA type A is een aardlekautomaat met 20A, 300mA en type A die een groep tegen overbelasting, kortsluiting en lekstroom beveiligt.

De Chint NB2LE B20 aardlekautomaat combineert beveiliging tegen aardlek, overbelasting en kortsluiting in één component. Deze uitvoering heeft een nominale stroom van 20A en is bedoeld voor het beveiligen van eenfasegroepen.

De automaat heeft één beveiligde pool en een meeschakelende nul. Bij afschakelen wordt daardoor naast de fase ook de nul onderbroken. De B-karakteristiek past bij toepassingen met beperkte inschakelstromen.

De 300mA-aardlekbeveiliging is bedoeld voor toepassingen waarbij deze aanspreekwaarde past bij het installatieontwerp. Deze uitvoering biedt geen aanvullende persoonsbescherming zoals een 30mA-aardlekautomaat en is daarvoor geen vervanging. Dankzij type A detecteert de automaat zowel wissellekstromen als pulserende gelijklekstromen. Het kortsluitafschakelvermogen bedraagt 6kA.

Toepassingen

• Woninginstallaties

• Groepen voor gewone apparaten met lage inschakelstroom

Vergelijking

Deze uitvoering onderscheidt zich door de combinatie van 300mA, 20A en een B-karakteristiek: 300mA tegenover 30mA: deze automaat schakelt bij een hogere lekstroom uit en biedt geen aanvullende persoonsbescherming zoals een 30mA-uitvoering. 20A tegenover 16A of 32A: de nominale stroom ligt tussen deze uitvoeringen in. De juiste waarde hangt af van de belasting en de bekabeling van de groep. B-karakteristiek tegenover C-karakteristiek: bij dezelfde nominale stroom spreekt de magnetische kortsluitbeveiliging bij een lagere stroom aan. Een B-karakteristiek past bij toepassingen met beperkte inschakelstromen.
