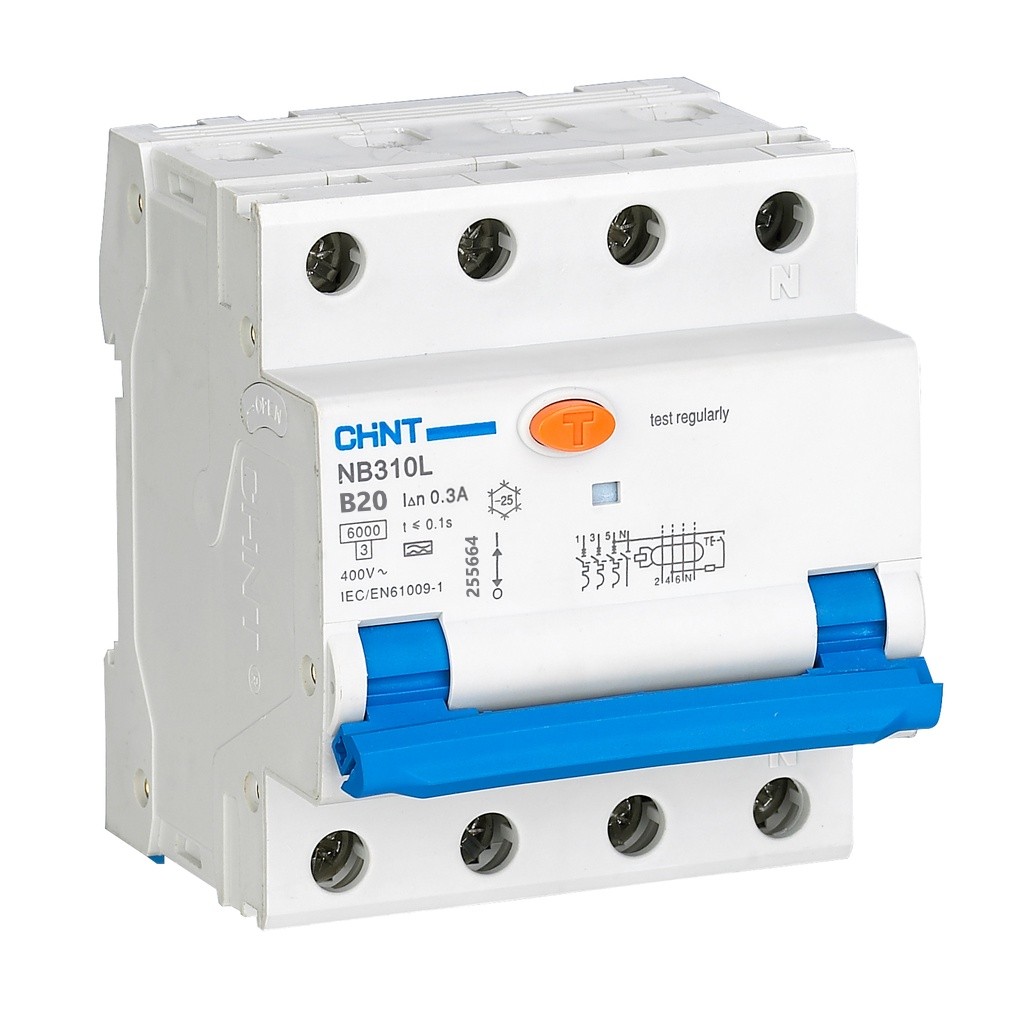

Chint aardlekautomaat 3-fase, 3-polig+nul 20A B-kar 300mA 6kA type A (NB310L 3PN B20) - 255664

Chint aardlekautomaat 3-fase, 3-polig+nul 20A B-kar 300mA 6kA type A is een uitvoering met 3 beveiligde polen en meeschakelende nul, die een groep beschermt tegen overbelasting, kortsluiting en lekstroom.

De Chint NB310L B20 aardlekautomaat combineert beveiliging tegen aardlek, overbelasting en kortsluiting in één component. Deze 3-polig+nul uitvoering heeft een nominale stroom van 20A per fase en is bedoeld voor het beveiligen van driefasegroepen met nul.

De automaat heeft drie beveiligde polen en een meeschakelende nul. Bij afschakelen worden daardoor alle drie de fasen en de nul onderbroken. De B-karakteristiek past bij toepassingen met beperkte inschakelstromen.

De 300mA-aardlekbeveiliging is bedoeld voor toepassingen waarbij deze aanspreekwaarde past bij het installatieontwerp. Deze uitvoering biedt geen aanvullende persoonsbescherming zoals een 30mA-aardlekautomaat en is daarvoor geen vervanging. Dankzij type A detecteert de automaat zowel wissellekstromen als pulserende gelijklekstromen. Het kortsluitafschakelvermogen bedraagt 6kA.

Toepassingen

• Woninginstallaties

• Gewone apparaten met lage inschakelstroom

Vergelijking

Deze uitvoering onderscheidt zich door de combinatie van 300mA, een B-karakteristiek en 20A: 300mA tegenover 30mA: deze automaat schakelt bij een hogere lekstroom uit en biedt geen aanvullende persoonsbescherming zoals een 30mA-uitvoering. B-karakteristiek tegenover C-karakteristiek: bij dezelfde nominale stroom spreekt de magnetische kortsluitbeveiliging bij een lagere stroom aan. Dit past bij toepassingen met beperkte inschakelstromen. 20A tegenover 16A of 32A: de nominale stroom ligt tussen deze uitvoeringen in en bedraagt 20A per fase. De juiste waarde hangt af van de belasting en de bekabeling van de groep.
