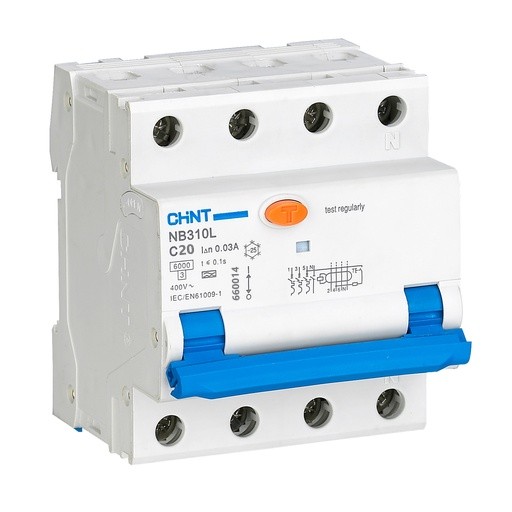

Chint aardlekautomaat 3-fase, 3-polig+nul 20A C-kar 30mA 6kA type A (NB310L 3PN C20) - 660014

Chint aardlekautomaat 3-fase, 3-polig+nul 20A C-kar 30mA 6kA type A is een 3-fase uitvoering met 20A, C-karakteristiek en type A, die een groep afzonderlijk beveiligt tegen overbelasting, kortsluiting en lekstroom.

De Chint NB310L C20 aardlekautomaat combineert beveiliging tegen aardlek, overbelasting en kortsluiting in één component. Deze 3-polig+nul uitvoering heeft een nominale stroom van 20A per fase en is bedoeld voor het beveiligen van driefasegroepen met nul.

De automaat heeft drie beveiligde polen en een meeschakelende nul. Bij afschakelen worden daardoor alle drie de fasen en de nul onderbroken. De C-karakteristiek past bij toepassingen met hogere inschakelstromen, mits de installatie hiervoor geschikt is.

De 30mA-aardlekbeveiliging biedt aanvullende bescherming tegen elektrische schokken. Dankzij type A detecteert de automaat zowel wissellekstromen als pulserende gelijklekstromen. Het kortsluitafschakelvermogen bedraagt 6kA.

Toepassingen

• Zwaardere installaties

• Machines met hogere inschakelstroom

Vergelijking

Deze uitvoering onderscheidt zich door de combinatie van 30mA, een C-karakteristiek en 20A: 30mA tegenover 300mA: deze automaat schakelt bij een lagere lekstroom uit en biedt aanvullende bescherming tegen elektrische schokken. Een 300mA-uitvoering biedt deze aanvullende persoonsbescherming niet. C-karakteristiek tegenover B-karakteristiek: bij dezelfde nominale stroom spreekt de magnetische kortsluitbeveiliging bij een hogere stroom aan. Hierdoor verdraagt deze uitvoering hogere inschakelstromen. De installatie moet wel voldoende foutstroom kunnen leveren om tijdig af te schakelen. 20A tegenover 16A of 32A: de nominale stroom ligt tussen deze uitvoeringen in en bedraagt 20A per fase. De juiste waarde hangt af van de belasting en de bekabeling van de groep.
