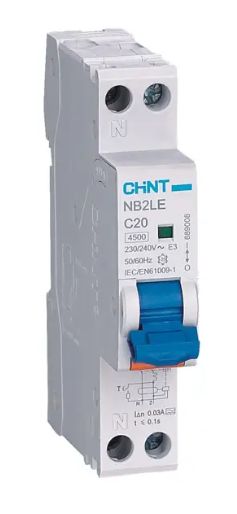

Chint aardlekautomaat 1-fase, 1-polig+nul 20A C-kar 30mA 6kA type A (NB2LE 1PN C20) - 689008

Chint aardlekautomaat 1-fase, 1-polig+nul 20A C-kar 30mA 6kA type A is een aardlekautomaat voor een 1-fase installatie die afschakelt bij overbelasting, kortsluiting en lekstroom.

De Chint NB2LE C20 aardlekautomaat combineert beveiliging tegen aardlek, overbelasting en kortsluiting in één compact component. Deze 1-polig+nul uitvoering heeft een nominale stroom van 20A en is bedoeld voor het beveiligen van eenfasegroepen.

De automaat heeft één beveiligde pool en een meeschakelende nul. Bij afschakelen worden zowel de fase als de nul onderbroken. De C-karakteristiek past bij toepassingen met hogere inschakelstromen, mits de installatie hiervoor geschikt is.

De 30mA-aardlekbeveiliging biedt aanvullende bescherming tegen elektrische schokken. Dankzij type A detecteert de automaat zowel wissellekstromen als pulserende gelijklekstromen. Het kortsluitafschakelvermogen bedraagt 6kA. Met een breedte van slechts 1 module-eenheid (18 mm) neemt deze uitvoering weinig ruimte in op de DIN-rail.

Wat is het verschil met andere aardlekautomaten? 30mA tegenover 300mA: deze automaat schakelt bij een lagere lekstroom uit en biedt aanvullende bescherming tegen elektrische schokken. Een 300mA-uitvoering biedt deze aanvullende persoonsbescherming niet. C-karakteristiek tegenover B-karakteristiek: bij dezelfde nominale stroom spreekt de magnetische kortsluitbeveiliging bij een hogere stroom aan. Hierdoor verdraagt deze uitvoering hogere inschakelstromen. De installatie moet voldoende foutstroom kunnen leveren om tijdig af te schakelen. 20A tegenover 16A of 32A: de nominale stroom ligt tussen deze uitvoeringen in. De juiste waarde hangt af van de belasting en de bekabeling van de groep. 1 module-eenheid tegenover 2 module-eenheden: deze NB2LE is slechts 18 mm breed en neemt daarmee ongeveer de helft van de DIN-railruimte in van een uitvoering van twee modules. Dat biedt extra ruimte voor andere componenten in de groepenkast.
