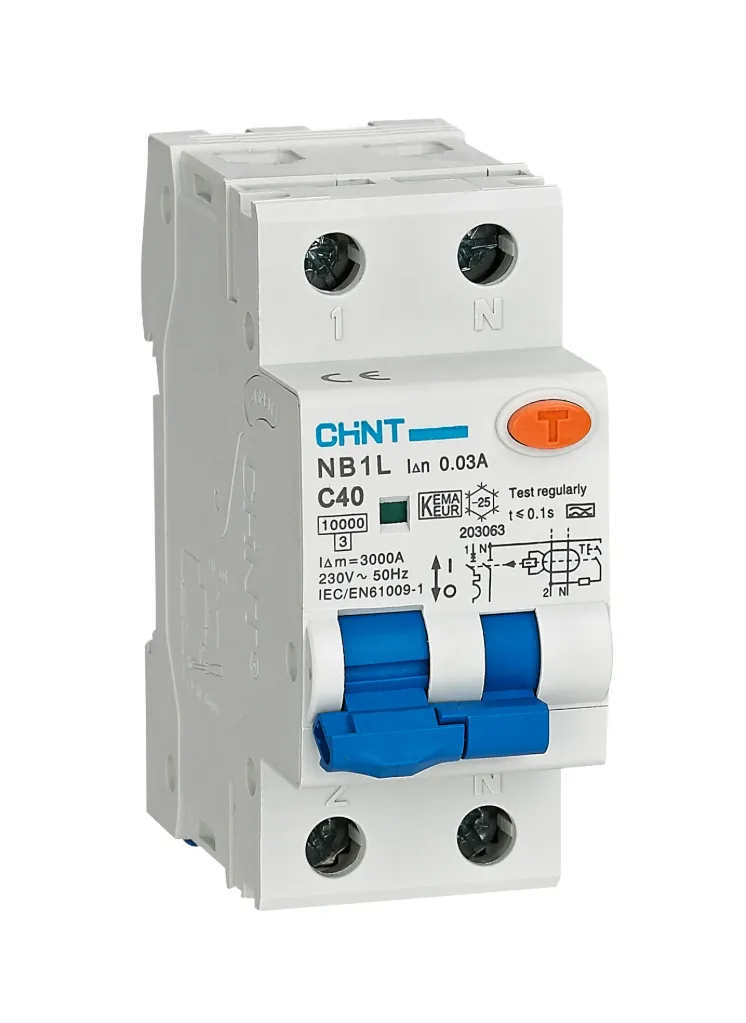

Chint aardlekautomaat 1-fase, 1-polig+nul 40A C-kar 30mA 6kA type A (NB1L 1PN C40) - 203251

Chint aardlekautomaat 1-fase, 1-polig+nul 40A C-kar 30mA 6kA type A is een aardlekautomaat met 40A, C-karakteristiek en type A, die een groep beschermt tegen overbelasting, kortsluiting en lekstroom.

De Chint NB1L C40 aardlekautomaat combineert beveiliging tegen aardlek, overbelasting en kortsluiting in één component. Deze 1-polig+nul uitvoering heeft een nominale stroom van 40A en is bedoeld voor eenfasegroepen waarbij de bekabeling en installatie op deze stroom zijn afgestemd.

De automaat heeft één beveiligde pool en een meeschakelende nul. Bij afschakelen worden zowel de fase als de nul onderbroken. De C-karakteristiek past bij toepassingen met hogere inschakelstromen, mits de installatie hiervoor geschikt is.

De 30mA-aardlekbeveiliging biedt aanvullende bescherming tegen elektrische schokken. Dankzij type A detecteert de automaat zowel wissellekstromen als pulserende gelijklekstromen. Het kortsluitafschakelvermogen bedraagt 6kA. Met een breedte van 2 module-eenheden, circa 36 mm, reserveer je twee moduleplaatsen op de DIN-rail.

Toepassingen

• Zwaardere installaties

• Machines met hogere inschakelstroom

Vergelijking

Wat is het verschil met andere aardlekautomaten? 30mA tegenover 300mA: deze automaat schakelt bij een lagere lekstroom uit en biedt aanvullende bescherming tegen elektrische schokken. Een 300mA-uitvoering biedt deze aanvullende persoonsbescherming niet. C-karakteristiek tegenover B-karakteristiek: bij dezelfde nominale stroom spreekt de magnetische kortsluitbeveiliging bij een hogere stroom aan. Hierdoor verdraagt deze uitvoering hogere inschakelstromen. De installatie moet voldoende foutstroom kunnen leveren om tijdig af te schakelen. 40A tegenover 25A of 32A: deze uitvoering heeft een hogere nominale stroom. De juiste waarde hangt af van de belasting en de bekabeling; een hogere stroomwaarde is niet zonder meer uitwisselbaar. 2 module-eenheden tegenover 1 module-eenheid: deze NB1L neemt circa 36 mm ruimte in op de DIN-rail. Dat is meer dan een compacte aardlekautomaat van één module. Houd hiermee rekening bij de indeling van de groepenkast.
