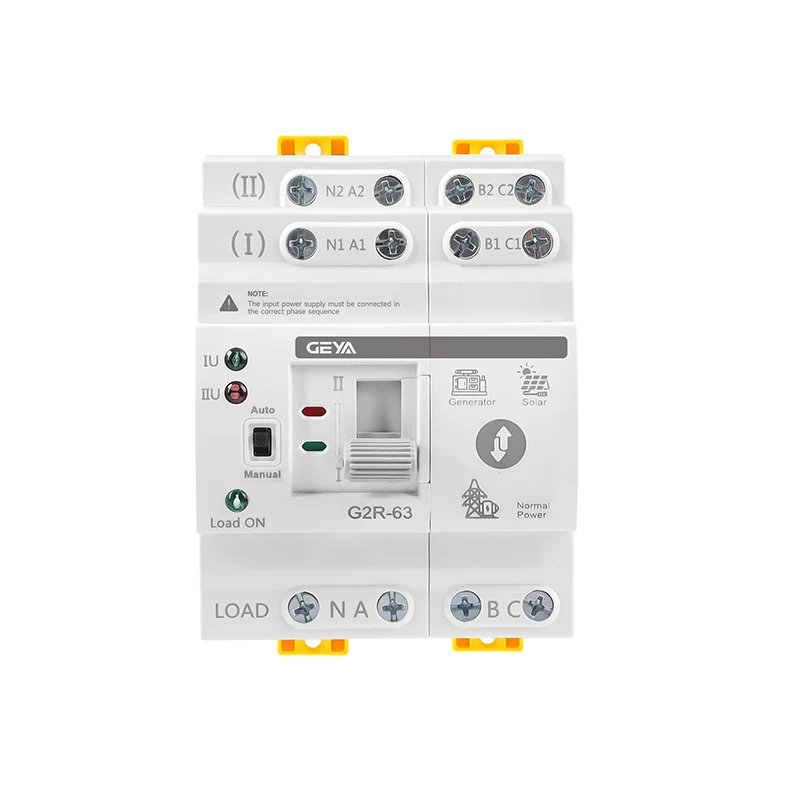

GEYA G2R-63 automatische omschakelaar (ATS) 63A 4-polig 400/230V

De GEYA G2R-63 is een automatische omschakelaar voor het schakelen tussen twee afzonderlijke voedingsbronnen. De ATS kan bijvoorbeeld worden gebruikt om een installatie normaal vanuit het elektriciteitsnet te voeden en bij spanningsuitval of een afwijkende netspanning automatisch over te schakelen naar een back-upvoeding.

Deze 4-polige uitvoering is geschikt voor een 3-fase installatie met nul. De drie fasen en de nulgeleider worden gelijktijdig omgeschakeld, waardoor de aangesloten installatie volledig van voedingsbron A naar voedingsbron B wordt overgezet. Zodra de normale voeding weer beschikbaar en stabiel is, kan de G2R-63 automatisch terugschakelen naar de oorspronkelijke voedingsbron.

De GEYA G2R-63 heeft een nominale stroom van 63A en is geschikt voor montage op een DIN-rail. De omschakelaar kan zowel automatisch als handmatig worden bediend. Met een opgegeven omschakeltijd van minder dan 50 milliseconden wordt de onderbreking tijdens het wisselen van voedingsbron beperkt. De ATS is echter geen UPS en levert daarom geen gegarandeerd onderbrekingsvrije voeding.

Toepassingen

De GEYA G2R-63 4-polige automatische omschakelaar kan onder andere worden toegepast voor:

• omschakeling tussen netvoeding en een noodstroomvoorziening;
• omschakeling tussen het elektriciteitsnet en een geschikte generator;
• back-upsystemen met een compatibele 3-fase omvormer of batterijopslag;
• 3-fase verdeelkasten waarbij L1, L2, L3 en de nul moeten worden geschakeld;
• zakelijke en industriële installaties met een alternatieve voedingsbron;
• installaties waarin automatisch moet worden overgeschakeld bij spanningsuitval, overspanning of onderspanning.

De geschiktheid voor een generator, omvormer of energieopslagsysteem is afhankelijk van onder andere de uitgangsspanning, frequentie, fasevolgorde, aardingswijze en nulconfiguratie van de complete installatie.

Belangrijkste kenmerken

• Automatische omschakelaar met twee voedingsingangen
• Nominale stroom: 63A
• Uitvoering: 4-polig
• Geschikt voor: 3-fase installaties met nul
• Geschakelde geleiders: L1, L2, L3 en N
• Nominale bedrijfsspanning: AC 400V
• Geschikt voor een 400/230V-net
• Frequentie: 50/60Hz
• Automatische en handmatige bediening
• Omschakeltijd: minder dan 50 milliseconden
• Schakelklasse: PC
• Gebruikscategorie: AC-31B
• Nominale isolatiespanning Ui: 690V
• Nominale impulsbestendigheid Uimp: 8kV
• Nominale voorwaardelijke kortsluitstroom Iq: 5kA
• Mechanische levensduur: meer dan 8.000 schakelcycli
• Elektrische levensduur: meer dan 1.500 schakelcycli
• Beschermingsgraad: IP30
• Vervuilingsgraad: 3
• Montage: DIN-rail
• Afmetingen: 108 × 82,5 × 78 mm
• Breedte aansluitklem: 7,4 mm
• Aanhaalmoment aansluitklemmen: 2,5Nm
• Bedrijfstemperatuur: −5°C tot +40°C
• Opslagtemperatuur: −25°C tot +55°C
• Maximale installatiehoogte: 2.000 meter

Verschil tussen een 4-polige en 2-polige ATS

De 4-polige GEYA G2R-63 is bedoeld voor een 3-fase installatie met nul. De omschakelaar schakelt L1, L2, L3 en N gelijktijdig tussen de normale en alternatieve voedingsbron.

De 2-polige uitvoering is bedoeld voor een 1-fase installatie en schakelt alleen de fase en nul. Controleer daarom vóór bestelling of de installatie 1-fase of 3-fase is en of de nulgeleider moet worden meegeschakeld.

Installatietip

De G2R-63 is een PC-klasse omschakelaar en biedt zelf geen beveiliging tegen overbelasting of kortsluiting. Beide voedingsbronnen en de aangesloten installatie moeten daarom met geschikte externe beveiligingen worden beschermd. GEYA vermeldt voor de 63A-uitvoering een RT16-00-63A-zekering als kortsluitbeveiliging.

Controleer voor ingebruikname de fasevolgorde, de aansluiting van de nulgeleider en de aardingsconfiguratie van beide voedingsbronnen. Bij gebruik met een generator, omvormer of batterijopslagsysteem moet ook worden gecontroleerd of de alternatieve voedingsbron een stabiele 3-fase 400/230V-uitgang levert.

Laat de installatie, aansluiting en ingebruikname uitvoeren door een gekwalificeerde elektrotechnisch installateur.
