Productbeschrijving

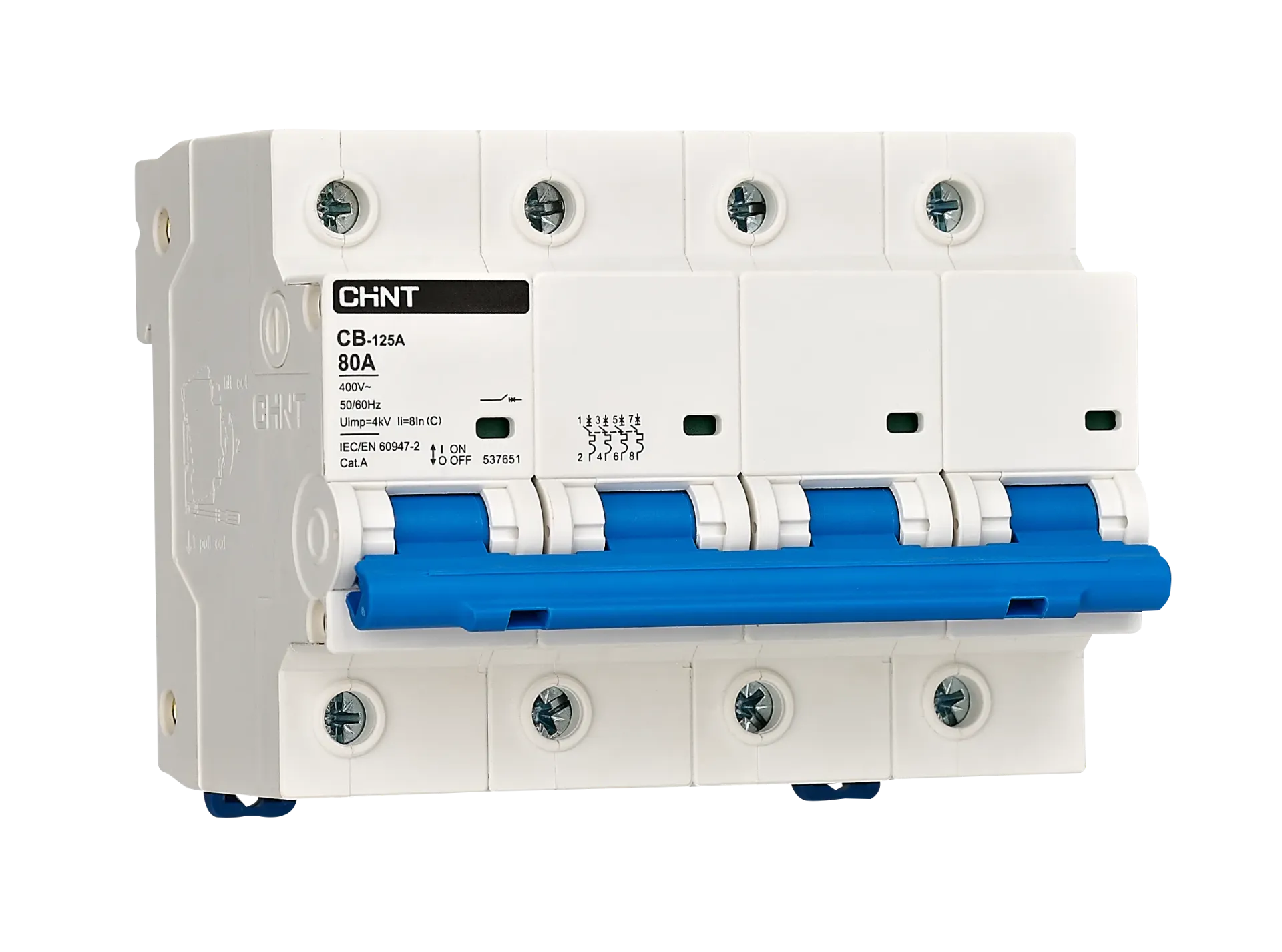

De Chint CB-125A 4P 125A is een 4-polige moulded case circuit breaker (MCCB) voor het beveiligen van 3-fase elektrische installaties tegen overbelasting, kortsluiting en voor het veilig isoleren van installaties. Met een nominale stroom van 125 A en een thermisch-magnetische uitschakelkarakteristiek is deze vermogensautomaat geschikt voor zwaardere verdeelinrichtingen in utiliteits- en industriële toepassingen.
De MCCB voldoet aan IEC/EN 60947-2 en is geschikt voor AC-installaties tot 415 V. Dankzij de 4-polige uitvoering worden alle drie de fasen én de nul gelijktijdig geschakeld.
Toepassingen
De Chint MCCB 4P 125A wordt toegepast in:
- hoofdverdeelkasten
- onderverdelers
- utiliteitsinstallaties
- industriële installaties
- machinegroepen
- voedingsgroepen
- energieverdeelsystemen
- PV- en batterij-installaties
- installaties waar een 4-polige hoofdschakelaar of vermogensbeveiliging vereist is
Door de combinatie van overstroom-, kortsluit- en scheidingsfunctie is deze MCCB geschikt als hoofdbeveiliging of groepsbeveiliging in installaties met hoge vermogens.
Vergelijking
Ten opzichte van standaard installatieautomaten is een MCCB (Moulded Case Circuit Breaker) ontworpen voor hogere stromen en grotere vermogens. De Chint CB-125A 4P 125A biedt een nominale stroom van 125 A, een uitschakelvermogen van 10 kA en schakelt alle drie de fasen én de nul gelijktijdig af.
Daarnaast ondersteunt deze vermogensautomaat accessoires zoals:
- hulpcontacten
- alarmcontacten
- onderspanningsbeveiliging
- shunttrip
Hierdoor is de MCCB geschikt voor professionele verdeelinrichtingen waar extra beveiligings- of besturingsfuncties gewenst zijn.
Installatietip
Monteer de MCCB op een 35 mm DIN-rail (TH35-7.5) en gebruik kabels met een doorsnede van 16 tot 50 mm². Houd bij het aansluiten rekening met het voorgeschreven aanhaalmoment van 3,5 Nm voor een betrouwbare verbinding. De voeding kan zowel aan de boven- als onderzijde worden aangesloten.
Plaats de automaat bij voorkeur in een verdeelkast. Hierdoor wordt de beschermingsgraad verhoogd van IP20 naar IP40. Controleer vóór ingebruikname of de gekozen beveiliging en uitschakelkarakteristiek aansluiten op de belasting en de geldende installatievoorschriften.
Veelgestelde vragen over installatieautomaten (MCCBs)
Een MCCB (Moulded Case Circuit Breaker) wordt toegepast wanneer hogere nominale stromen, een groter uitschakelvermogen of een robuustere beveiliging vereist zijn. MCCB's worden veel gebruikt als hoofdbeveiliging of voedingsbeveiliging in verdeelinrichtingen, terwijl standaard installatieautomaten voornamelijk eindgroepen beveiligen.
De nominale stroom (In) wordt gekozen op basis van de maximale bedrijfsstroom van de installatie, de kabeldoorsnede en de selectiviteit met de overige beveiligingen. De MCCB moet de aangesloten installatie beschermen zonder ongewenst uit te schakelen tijdens normaal bedrijf.
Een 3-polige MCCB schakelt uitsluitend de drie fasen af. Een 4-polige MCCB schakelt daarnaast ook de nulgeleider gelijktijdig uit. In veel utiliteits-, industriële en PV-installaties wordt een 4-polige uitvoering toegepast wanneer ook de nul veilig moet worden onderbroken.
Een installatieautomaat beschermt een elektrische installatie tegen overbelasting en kortsluiting. Wanneer de stroom hoger wordt dan veilig is voor de bekabeling of aangesloten apparatuur, schakelt de automaat de stroomtoevoer automatisch uit om schade en brandgevaar te voorkomen.
Een installatieautomaat beschermt uitsluitend tegen overbelasting en kortsluiting. Een aardlekautomaat combineert deze beveiliging met een aardlekbeveiliging, waardoor ook lekstromen naar aarde worden gedetecteerd. Hierdoor biedt een aardlekautomaat extra bescherming tegen elektrische schokken.
Het uitschakelvermogen (Icu of Icn) moet minimaal gelijk zijn aan de maximale kortsluitstroom die op de installatie kan optreden. Een te laag uitschakelvermogen kan ertoe leiden dat de automaat een kortsluiting niet veilig kan onderbreken. Daarom moet het uitschakelvermogen altijd worden afgestemd op de installatie en de netberekening.
Specificaties
| Internal Reference | MFQ-023-0106947 |
| EAN/SKU | |
| Aantal beveiligde polen | 4 |
| Aantal fasen | 3-fase |
| Aantal polen | 4 |
| Beschermingsgraad (IP) | IP20 |
| Merk | Chint |
| Nom. afschakelvermogen IEC 60947-2 (kA) | 10kA |
| Nom. (meet)stroom | 125A |
| Type lekstroom | A |
