Productbeschrijving

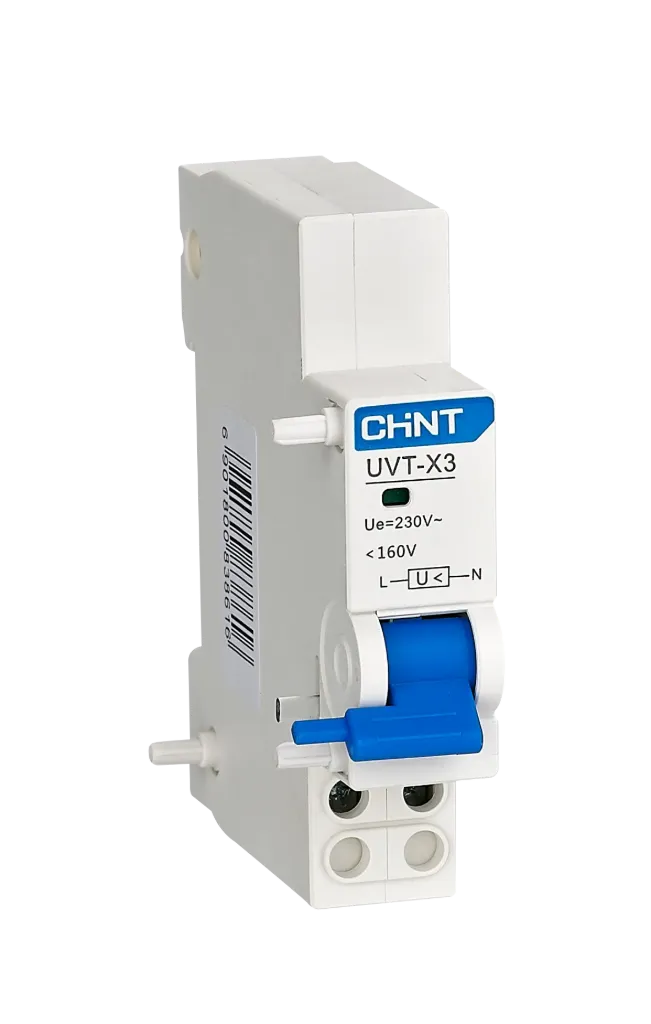

De Chint UVT-X3 is een onderspanningsbeveiliging voor de Chint NXB-125 en NXBLE-125 installatieautomaten. De module bewaakt continu de voedingsspanning en schakelt de gekoppelde installatieautomaat automatisch uit wanneer de netspanning te ver daalt. Hierdoor worden aangesloten installaties en apparatuur beschermd tegen storingen en ongewenste bedrijfsomstandigheden als gevolg van onderspanning.
De UVT-X3 wordt links op de installatieautomaat gemonteerd en neemt één DIN-module in beslag. De module werkt op een nominale bedrijfsspanning van 240 V AC en is geschikt voor montage op een 35 mm DIN-rail (TH35-7.5).
Toepassingen
De Chint UVT-X3 wordt toegepast in:
- verdeelkasten
- utiliteitsinstallaties
- industriële installaties
- machinebesturingen
- PV-installaties
- batterijopslagsystemen
- kritische elektrische installaties
- installaties waar onderspanningsbeveiliging vereist is
Door de installatieautomaat automatisch uit te schakelen bij een te lage voedingsspanning helpt de UVT-X3 schade aan apparatuur, ongecontroleerde herstarts en bedrijfsstoringen te voorkomen.
Vergelijking
De UVT-X3 is uitsluitend bedoeld voor onderspanningsbeveiliging. In tegenstelling tot een OUVT-X3, die zowel tegen over- als onderspanning beschermt, reageert de UVT-X3 alleen wanneer de voedingsspanning te ver daalt.
De module is speciaal ontwikkeld voor montage op de Chint NXB-125 en NXBLE-125 installatieautomaten en voorkomt dat de automaat kan worden ingeschakeld wanneer de voedingsspanning onvoldoende is.
Installatietip
Monteer de UVT-X3 aan de linkerzijde van een compatibele NXB-125 of NXBLE-125 installatieautomaat volgens de montagehandleiding. Na montage kan de combinatie eenvoudig op een 35 mm DIN-rail (TH35-7.5) worden geplaatst.
Controleer vóór ingebruikname of de voedingsspanning overeenkomt met de nominale bedrijfsspanning van de module en test na installatie de correcte werking van de onderspanningsbeveiliging.
Veelgestelde vragen
over de Chint Under-voltage Release UVT-X3 - 816987
Een onderspanningsbeveiliging bewaakt continu de voedingsspanning. Wanneer de spanning onder een veilige waarde daalt, schakelt de module de gekoppelde installatieautomaat automatisch uit om aangesloten apparatuur en installaties te beschermen tegen storingen en schade.
Een UVT-module beschermt uitsluitend tegen onderspanning. Een OVT-module reageert alleen op overspanning, terwijl een OUVT-module beide functies combineert en zowel tegen onder- als overspanning beschermt.
Een onderspanningsbeveiliging wordt toegepast in installaties waar een te lage voedingsspanning storingen of schade kan veroorzaken, zoals machinebesturingen, PV-installaties, batterijopslagsystemen en andere kritische elektrische installaties.
Nee. De Chint UVT-X3 is specifiek ontworpen voor montage op de Chint NXB-125 en NXBLE-125 installatieautomaten. Gebruik altijd een compatibele automaat voor een correcte werking.
De UVT-X3 bewaakt continu de voedingsspanning en werkt volgens vaste schakelkarakteristieken: bij een voedingsspanning van ≤ 35% van Ue voorkomt de module dat de installatieautomaat kan worden ingeschakeld; tussen 35% en 70% van Ue schakelt de module de installatieautomaat automatisch uit; vanaf 85% van Ue kan de installatieautomaat weer normaal worden ingeschakeld; de aangelegde voedingsspanning mag niet hoger zijn dan 110% van Ue. Hierdoor voorkomt de UVT-X3 dat een installatie blijft functioneren of opnieuw wordt ingeschakeld wanneer de voedingsspanning onvoldoende is.
Specificaties
| Internal Reference | MFQ-023-0106951 |
| EAN/SKU | |
| Merk | Chint |
| Breedte | 18mm |
| Compatibele apparaten | NXB-125 serie installatieautomaten |
| Diepte | 75.2mm |
| Hoogte | 81mm |
| Nominale bedrijfsspanning (Ue) | AC 240V |
| Nominale isolatiespanning (Ui) | 500V |
| Mechanische levensduur | >4000 schakelingen |
| Montagewijze | DIN-rail, TH35-7.5 stalen rail |
