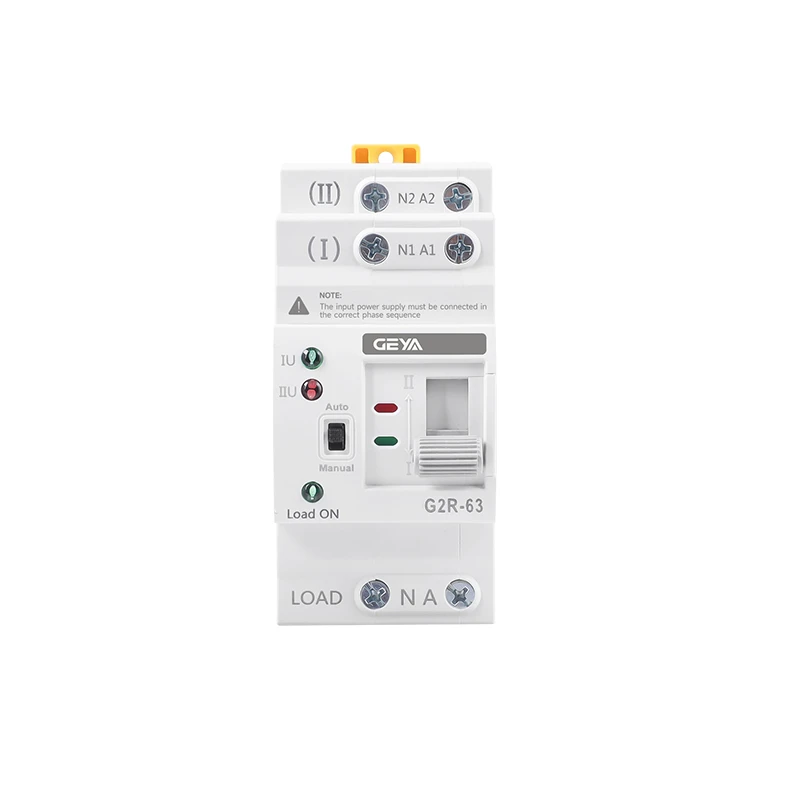

GEYA G2R-63 automatische omschakelaar (ATS) 63A 2-polig 230V

De GEYA G2R-63 is een automatische omschakelaar voor het schakelen tussen twee afzonderlijke voedingsbronnen. De ATS wordt bijvoorbeeld gebruikt om een installatie normaal vanuit het elektriciteitsnet te voeden en bij spanningsuitval of een afwijkende netspanning automatisch over te schakelen naar een back-upvoeding.

Deze 2-polige uitvoering is geschikt voor een 1-fase installatie. Zowel de fase als de nul worden omgeschakeld, zodat de aangesloten belasting volledig van voedingsbron A naar voedingsbron B wordt overgezet. Zodra de normale voeding weer beschikbaar en stabiel is, kan de G2R-63 de installatie automatisch terugschakelen. Naast automatische bediening kan de omschakelaar ook handmatig worden bediend.

De GEYA G2R-63 heeft een nominale stroom van 63A en is geschikt voor montage op een DIN-rail. De fabrikant specificeert een nominale bedrijfsspanning van AC 220V; deze uitvoering wordt toegepast binnen nominale 230V-installaties. Met een opgegeven omschakelsnelheid van minder dan 50 milliseconden wordt de onderbreking tijdens het wisselen van voedingsbron beperkt. De ATS is echter geen UPS en levert daarom geen gegarandeerd onderbrekingsvrije voeding.

Toepassingen

De GEYA G2R-63 2-polige automatische omschakelaar kan onder andere worden toegepast voor:

• omschakeling tussen netvoeding en een noodstroomvoorziening;
• omschakeling tussen netvoeding en een geschikte generator;
• back-upsystemen met een compatibele omvormer of batterijopslag;
• 1-fase verdeelkasten waarbij zowel fase als nul moeten worden geschakeld;
• installaties waarin automatisch moet worden overgeschakeld bij over- of onderspanning.

De geschiktheid voor een generator, omvormer of energieopslagsysteem is afhankelijk van de uitgangsspanning, frequentie, aardingswijze en opbouw van de complete installatie.

Belangrijkste kenmerken

• Automatische omschakelaar met twee voedingsingangen
• Nominale stroom: 63A
• Uitvoering: 2-polig
• Geschikt voor: 1-fase installaties
• Geschakelde geleiders: fase en nul
• Nominale bedrijfsspanning: AC 220V volgens GEYA
• Toepassing in een nominaal 230V-net
• Frequentie: 50/60Hz
• Automatische en handmatige bediening
• Omschakeltijd: minder dan 50 milliseconden
• Schakelklasse: PC
• Gebruikscategorie: AC-31B
• Nominale isolatiespanning Ui: 690V
• Nominale impulsbestendigheid Uimp: 8kV
• Nominale voorwaardelijke kortsluitstroom Iq: 5kA
• Onderspanningsgrens bij 220V: 175V
• Herstelwaarde na onderspanning: 190V
• Overspanningsgrens bij 220V: 270V
• Herstelwaarde na overspanning: 250V ± 5V
• Mechanische levensduur: meer dan 8.000 schakelcycli
• Elektrische levensduur: meer dan 1.500 schakelcycli
• Beschermingsgraad: IP30
• Vervuilingsgraad: 3
• Montage: DIN-rail
• Afmetingen: 108 × 50,5 × 78 mm
• Breedte aansluitklem: 7,4 mm
• Aanhaalmoment aansluitklemmen: 2,5Nm
• Bedrijfstemperatuur: −5°C tot +40°C
• Maximale installatiehoogte: 2.000 meter

Verschil tussen een 2-polige en 4-polige ATS

De 2-polige GEYA G2R-63 is bedoeld voor een 1-fase installatie en schakelt de fase en nul. Voor een 3-fase installatie met nul is de 4-polige uitvoering nodig. Deze schakelt L1, L2, L3 en N gelijktijdig tussen de twee voedingsbronnen.

Controleer daarom vóór bestelling of de installatie 1-fase of 3-fase is en welke geleiders daadwerkelijk moeten worden omgeschakeld.

Installatietip

De G2R-63 is een PC-klasse omschakelaar en biedt zelf geen beveiliging tegen overbelasting of kortsluiting. De twee voedingsbronnen en de aangesloten installatie moeten daarom met geschikte externe beveiligingen worden beschermd. GEYA vermeldt voor de 63A-uitvoering een RT16-00-63A-zekering als kortsluitbeveiliging.

Sluit de fase en nul altijd in de juiste volgorde aan en controleer vooraf de aardings- en nulconfiguratie van zowel de normale als de alternatieve voedingsbron. Laat de installatie en ingebruikname uitvoeren door een gekwalificeerde elektrotechnisch installateur.
