Productbeschrijving

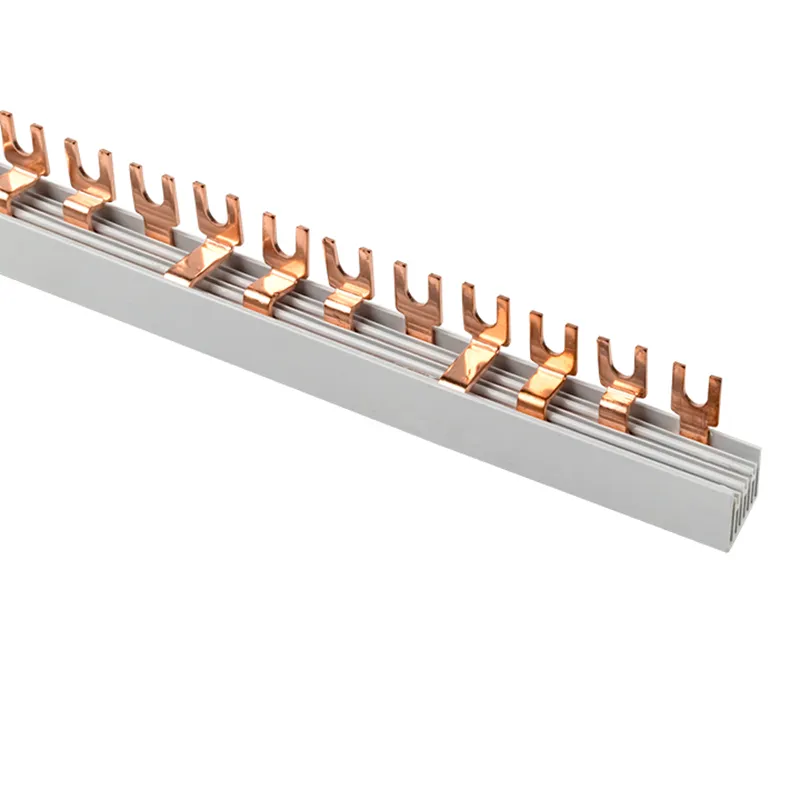

De Chint CBB-220216-16 kamrail is een 2-polige kamrail voor het eenvoudig doorverbinden en voeden van meerdere modulaire componenten in een groepenkast of verdeelinrichting. De kamrail heeft een doorsnede van 16 mm², een nominale stroom van 80A en beschikt over 16 aansluitvorken, geschikt voor maximaal 8 tweepolige aansluitposities.
Deze uitvoering heeft een U-type aansluiting, ook wel vorkaansluiting genoemd. Hierdoor kan de kamrail onder geschikte schroefklemmen van modulaire componenten worden gemonteerd. De vaste 8-voudige uitvoering is praktisch wanneer je geen volledige kamrail van 1 meter nodig hebt en meerdere 2-polige componenten overzichtelijk vanuit dezelfde voeding wilt aansluiten.
Toepassingen
De Chint CBB-220216-16 is geschikt voor onder andere:
- Groepenkasten en verdeelkasten
- Het doorverbinden van maximaal 8 tweepolige aansluitposities
- Installatieautomaten, aardlekschakelaars en aardlekautomaten met geschikte U-type aansluiting
- 18 mm brede modulaire componenten
- Installaties waarbij een 16 mm² kamrail met hogere stroombelastbaarheid nodig is
Belangrijkste kenmerken
- Merk: Chint
- Serie: CBB-2
- Type: CBB-220216-16
- Artikelnummer: 513424
- Aantal polen: 2P
- Aantal tanden: 16
- Aantal 2-polige aansluitposities: 8
- Doorsnede: 16 mm²
- Nominale stroom: 80A
- Aansluiting: U-type / vork
- Geschikt voor: 18 mm brede modulaire componenten
8-voudige kamrail voor 2-polige componenten
Deze uitvoering heeft 16 aansluitvorken verdeeld over twee polen. Hierdoor kunnen maximaal 8 tweepolige posities met elkaar worden verbonden. Dit maakt de kamrail geschikt voor compacte verdelingen waarbij vooraf duidelijk is hoeveel 2-polige componenten moeten worden gevoed.
In tegenstelling tot de CBB-220216 van 1 meter hoeft deze 8-voudige variant in veel toepassingen niet eerst op maat te worden gemaakt.
Installatietip
Controleer vóór montage of de gebruikte componenten geschikt zijn voor een 2-polige U-type kamrail en of de aansluitafstand overeenkomt. Niet-gebruikte spanningsvoerende delen moeten altijd goed worden afgeschermd.
Specificaties
| Internal Reference | MFQ-023-0107021 |
| EAN/SKU | |
| Aantal polen | 2 |
| Max. kabeldoorsnede | 16mm² |
| Merk | Chint |
| Nom. (meet)stroom | 80A |
