Installatiedraad

Hoe werkt installatiedraad?

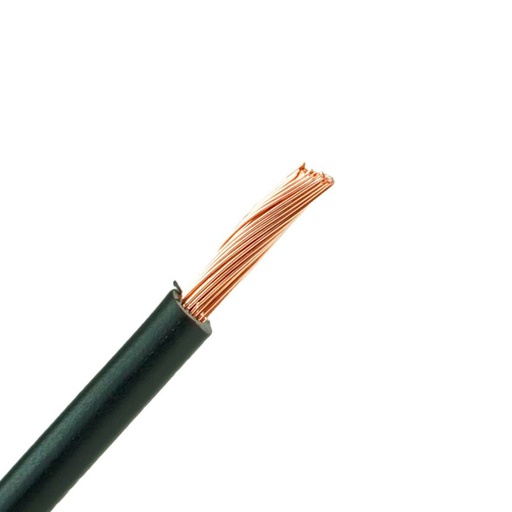

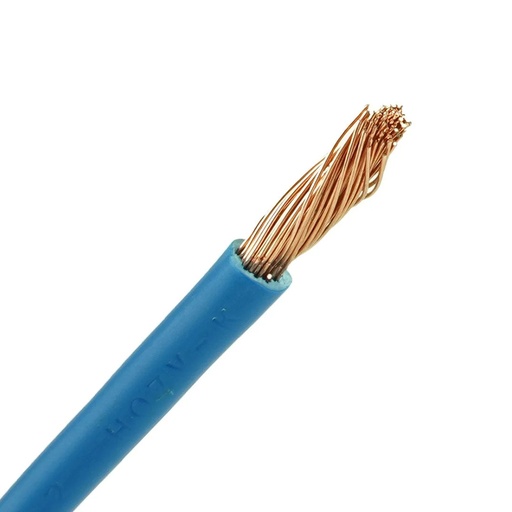

Installatiedraad bestaat uit één ader van fijnaderig gevlochten koper — ook wel klasse 5 geleider genoemd — omhuld door een gekleurde PVC-isolatielaag. Door de fijnaderige opbouw is de draad aanzienlijk soepeler dan een massieve installatiedraad, waardoor hij eenvoudig te buigen, te trekken en aan te sluiten is. De draad wordt per ader aangebracht tussen componenten in een schakelkast of verdeelinrichting en aan beide uiteinden voorzien van een adereindhuls voor een veilige en betrouwbare aansluiting op klemmenstroken en apparatuur.

H05V-K of H07V-K: Wat is het verschil?

Installatiedraad is verkrijgbaar in twee hoofdtypen, die verschillen in maximale spanning en toepassingsgebied:

• H05V-K: geschikt voor een maximale spanning van 300/500V. Lichtere uitvoering voor gebruik in kleine apparaten, huishoudelijke toepassingen en lage spanningsinstallaties. Verkrijgbaar in 0,5mm² tot 1,5mm²

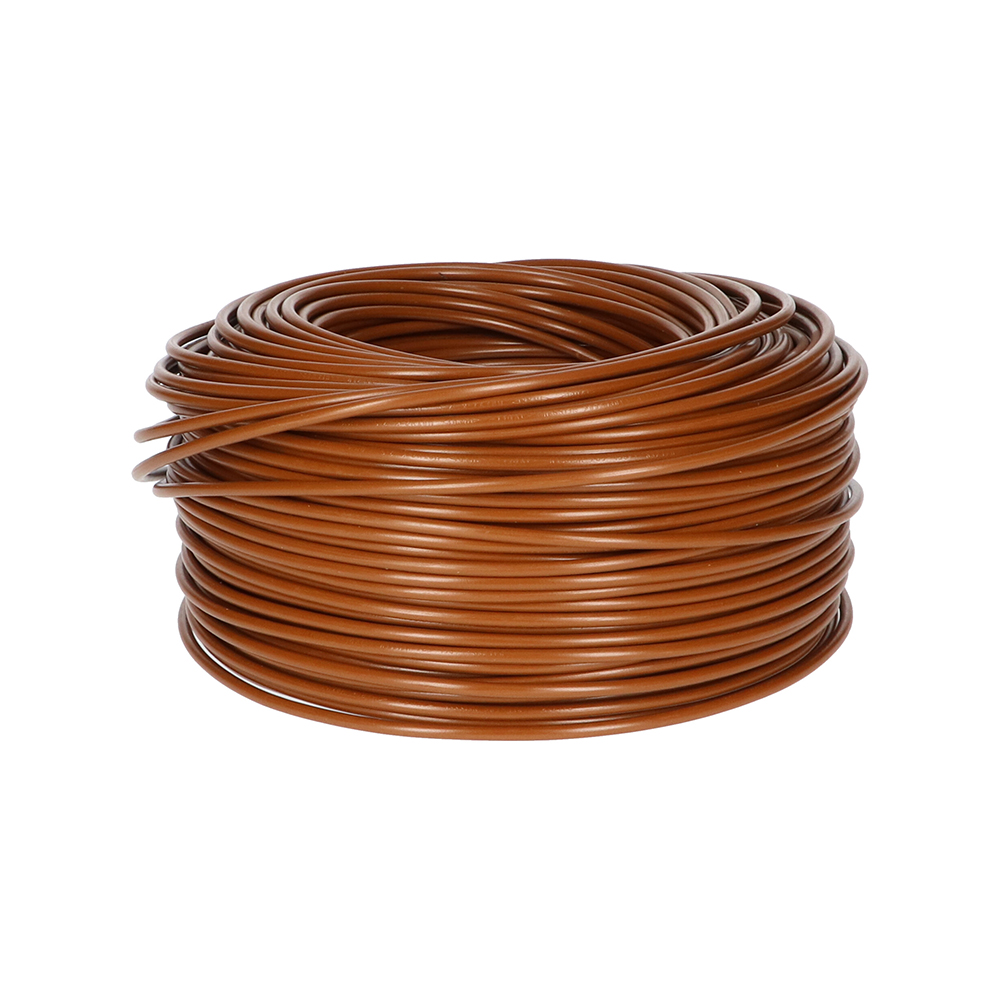

• H07V-K: geschikt voor een maximale spanning van 450/750V. De standaard uitvoering voor professionele elektrotechnische installaties, schakelkasten en verdeelinrichtingen. Verkrijgbaar in 1mm² tot 16mm². Dit is de meest gebruikte installatiedraad in de installatietechniek

H07V-K of H07V2-K: Wat is het verschil?

Naast de standaard H07V-K is er ook een verhoogde temperatuurvariant beschikbaar:

• H07V-K: maximale geleidertemperatuur van 70°C. Geschikt voor de meeste standaard installaties in schakelkasten en verdeelinrichtingen

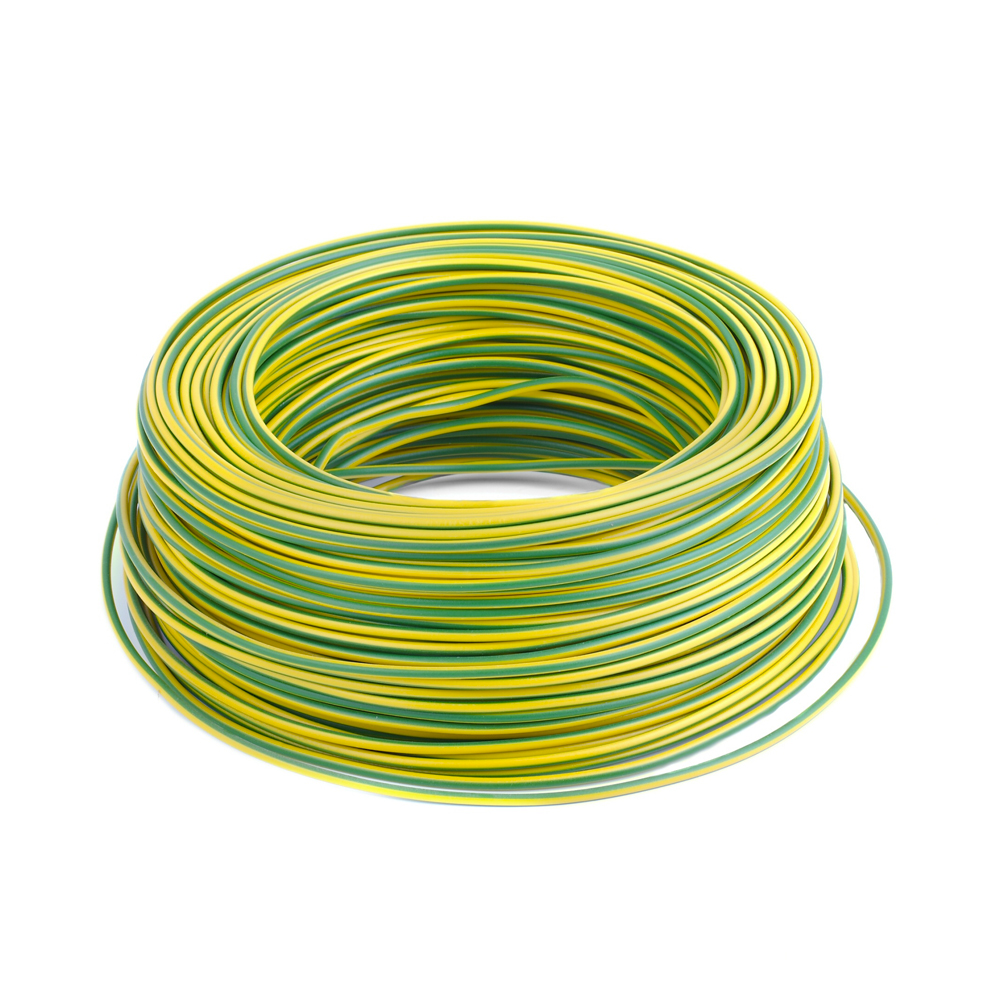

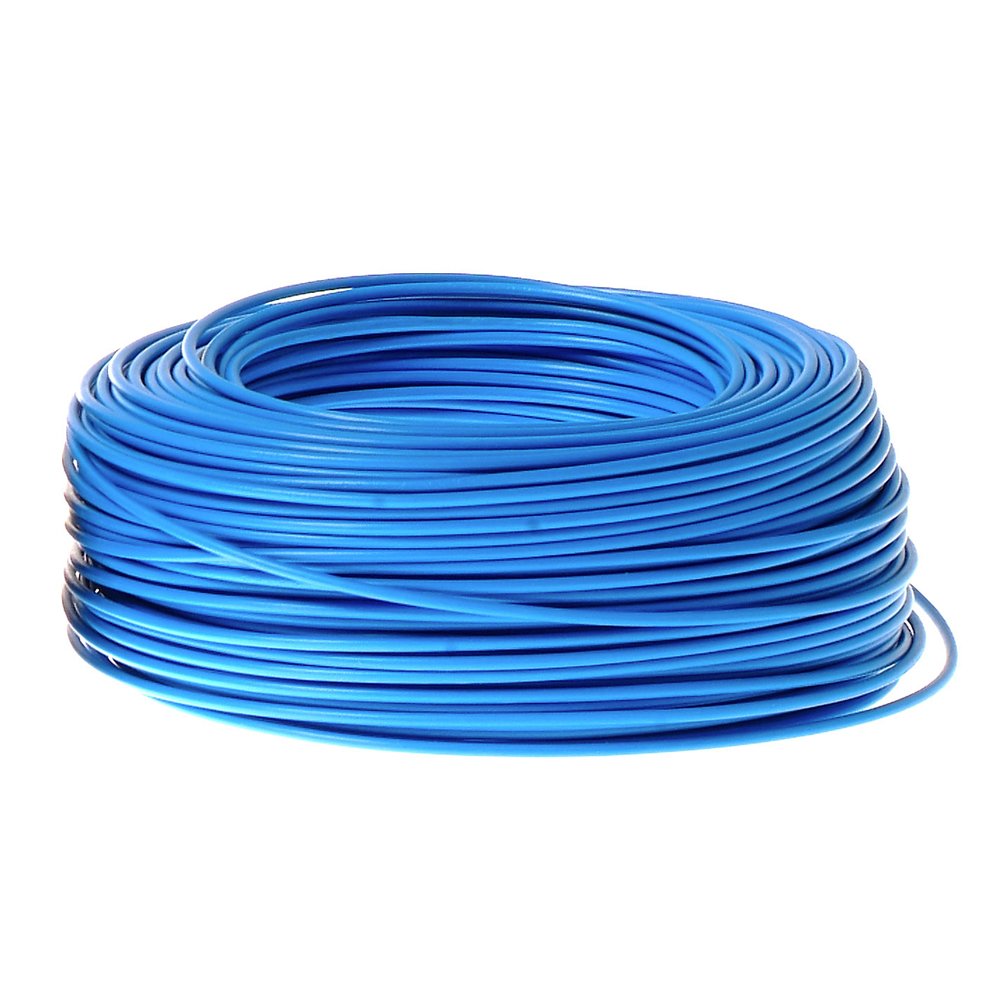

• H07V2-K: maximale geleidertemperatuur van 90°C. Geschikt voor toepassingen waarbij de draad wordt blootgesteld aan hogere omgevingstemperaturen, zoals in de nabijheid van warmteopwekkende componenten, frequentieregelaars of in industriële omgevingen. De H07V2-K is herkenbaar aan de toevoeging "2" in de aanduiding

Kleurcodering en betekenis

Installatiedraad is verkrijgbaar in een breed kleurassortiment. De kleur geeft de functie van de ader aan en is genormaliseerd volgens NEN/IEC normen:

• Groen/geel: aardgeleider — altijd uitsluitend voor aarding te gebruiken
• Blauw: nulgeleider (N)
• Bruin: fasegeleider (L1)
• Zwart: fasegeleider (L2) of schakelaar
• Grijs: fasegeleider (L3)
• Rood, oranje, wit, roze, violet, turquoise: vrij te gebruiken voor aansluitingen naar eigen inzicht van de installateur, veelgebruikt voor schakeldraden, stuurstroomkringen en signaaldraden in complexe schakelkasten

Het correct toepassen van de kleurcodering is verplicht volgens de NEN 1010-norm en essentieel voor veilig en overzichtelijk onderhoud van de installatie.

Welke doorsnede heb ik nodig?

De juiste doorsnede hangt af van de maximale belastingsstroom van de component waarop de draad wordt aangesloten:

• 0,75mm² en 1mm²: voor lichte stuurstroomkringen, signaaldraad en kleine verbruikers in apparaten
• 1,5mm²: voor lichtgroepen, stuurstroomkringen en kleinere componenten in schakelkasten
• 2,5mm²: de meest gebruikte doorsnede voor standaard groepskastbedrading, stopcontactgroepen en kleine motoren
• 4mm²: voor zwaardere verbruikers en aansluitingen met hogere stroombelasting
• 6mm²: voor aansluiting van laadpalen, warmtepompen en grotere omvormers op componenten in de schakelkast
• 10mm² en 16mm²: voor zware industriële toepassingen, hoofdaansluitingen en dikke verbindingen in verdeelinrichtingen

Installatiedraad in groepenkasten en verdeelinrichtingen

In groepenkasten en verdeelinrichtingen is installatiedraad onmisbaar voor het verbinden van stroomonderbrekers, aardlekschakelaars, aardlekautomaten, kWh-meters, klemmenstroken en overige componenten onderling. Door de soepele kern past de draad eenvoudig door kabelgeleiders, kabelkanalen en langs componenten zonder dat er knikken of beschadiging van de isolatie ontstaat. Gebruik altijd adereindhulzen bij het aansluiten van H07V-K op schroefklemmen en push-inklemmen. Dit voorkomt losse draden en verhoogt de betrouwbaarheid van de verbinding.

Montagedraad voor laadpalen en zonnepanelen

Bij de installatie van laadpalen en zonnepaneel-omvormers wordt installatiedraad gebruikt voor de interne bekabeling van de bijbehorende schakelkast of verdeelinrichting. Voor de aansluiting van een 3-fase laadpaal op de stroomonderbreker en klemmenstrook in de schakelkast gebruik je doorgaans H07V-K in 6 mm² of 10 mm², afhankelijk van het laadvermogen. Bij omvormers voor zonnepanelen is de H07V2-K in de verhoogde temperatuurvariant aan te raden wanneer de schakelkast in een warme omgeving staat, zoals een technische ruimte of zolderinstallatie.
